ЦВЕТОМУЗЫКАЛЬНАЯ УСТАНОВКА

Цветомузыкальные установки приобрели сейчас большую популярность. Они позволяют не только услышать музыкальное произведение, но и «уви­деть» его в гамме красок.

Ниже описывается одна из таких установок. Авторы использовали ее для питания гирлянд на новогодних елках, оформления эстрадных номеров, исполнявшихся вокально-инструментальным ан­самблем, танцевальных вечеров и, кроме того, для сопровождения звуковоспроизведения в бытовых условиях. При работе с большой аудиторией к цве-томузыкальной приставке, кроме экрана, подклю­чались четыре прожектора, снабженные филь­трами.

Электронная часть цветомузыкальной пристав­ки собрана по известной схеме частотного разделе­ния каналов с добавлением канала фона. Ориги­нален экран, обеспечивающий объемность изобра­жения.

В установке имеются четыре цветовых канала (рис. 1), трем из которых соответствуют опреде­ленные спектры звуковых частот, а четвертый — фоновый — служит для заставки пауз.

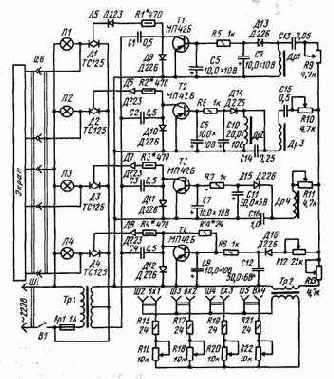

Рис. 1. Принципиальная схема электронной части циетомузы-кальной установки

Для подключения мощных музыкальных усили­тельных установок предусмотрено микшерное устройство (R15 — R22), позволяющее уменьшать входной сигнал и суммировать сигналы, поступаю­щие с нескольких усилителей через разъемы Ш2 — Ш5. После микшерного устройства суммированный сигнал поступает на разделительный трансформа­тор Тр2, который устраняет гальваническую связь между установкой и корпусами усилителей (это сделано из соображений техники безопасности). Далее сигнал подается на общий регулятор уров­ня (регулятор яркости света) R13 и затем — на входы усилителей на транзисторах Т1 — Т4. На входе каждого из них имеются свои отдельные ре­гуляторы уровня R9 — RI2, с помощью которых устанавливается желаемое соотношение яркости цветов в общем потоке света.

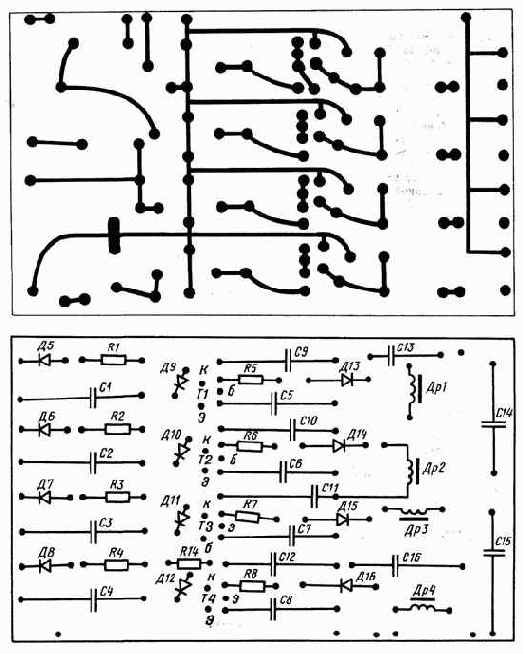

Рис. 2. Печатная плата электронной части цвето­музыкальной установки (вверху), расположение деталей (внизу)

Рассмотрим работу первого канала — высоких частот. LC фильтр Др1С13 настроен на пропуска­ние самой высокой частоты сигнала. После LC фильтра, диода Д13 и сглаживающего фильтра C5R5C9 выделяется постоянная составляющая, ко­торая изменяет проводимость транзистора 77. Транзистор вместе с включенным параллельно диодом Д9, конденсатором С1 и трансформато­ром Tpl образуют фазовращатель, с помощью ко­торого при проявлении смещения на базе транзи­стора снмистор Д1 будет открываться не пол­ностью, а в зависимости от уровня входного сигна­ла, регулируя яркость свечения лампы Л1 и источ­ников света, установленных в экране. Резистор RI ограничивает ток импульса, предохраняя спмистор от перегрузок. Его сопротивление требуется подби­рать опытным путем. Диод Д5 в цепи управляю­щего электрода симистора служит для исключения импульса обратного напряжения.

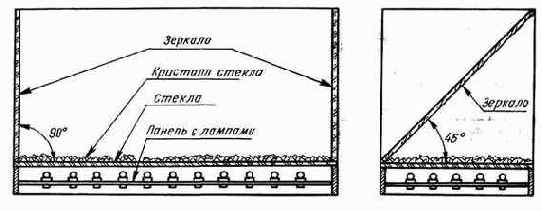

Конструкция экра­на цветомузыкальной установки

Аналогично работают второй и третий каналы.

Работа четвертого канала заключается в сле­дующем. При отсутствии сигнала на входе тран­зистор Т4 открыт током, протекающим через ре­зистор RI3, вследствие чего симистор Д4 также открыт и лампа Л4, а также источники света экра­на светятся. При подаче на вход сигнала смещения на базе транзистора уменьшается, транзистор Т4 закрывается, лампа Л4 гаснет.

Частотный фильтр в этом канале отсутствует, поэтому канал реагирует на сигнал любой частоты.

Намоточные данные трансформаторов и дрос­селей приведены в таблице.

Электронная часть установки, кроме симисто-ров, трансформаторов, резисторов микшера и ре­гуляторов яркости каналов, смонтирована на пе­чатной плате из стеклотекстолита. Чертеж платы дан на рис. 2.

Обозначе­ние по схеме	Сердечник	Обмотка и число витков	Провод
Tpl	Ш 12 X 23	I 2380 II 2 X 133	ПЭЛ 0,12 ПЭЛ 0,31
Тр2	Ш 16 х 23	I 192 II 300	ПЭЛ 0,47 ПЭЛ 0,47
Др1, Др2	Феррит 600НН, l=20 мм, Д=-8 мм	1600	ПЭЛ 0,1
ДрЗ	То же	2000	То же
Др4	— » —	3500	— » —

Переменные резисторы закреплены на фальш-панелн из дюралюминия. Установка размещена в корпусе размерами 400x260x120 мм.

Для удобства настройки и контроля за работой установки при использовании выносных источни­ков света (например, гирлянд ламп на новогодних елках), находящихся на значительном расстоянии от блока управления, в корпус блока вмонтирован экран-индикатор. Он состоит из 48-вольтовых ком­мутаторных ламп, патроны которых закреплены на панели из органического стекла. Выход каждо­го канала высвечивается на этом экране пятью лампами, соединенными последовательно друг с другом. Каждая группа ламп окрашивается в свой цвет. С лицевой стороны экран-индикатор закрыт матовым стеклом.

Корпус установки собран из органического стекла и скреплен дюралюминиевыми уголками. Органическое стекло с обратной стороны окраше­но черной нитроэмалью.


Это придает корпусу на­ рядный вид: кажется, что его поверхность полиро­вана.

Главной конструктивной особенностью цвето-музыкалыюй установки является экран. Объем­ность изображения достигается с помощью зеркал-отражателей, а применение «кристаллов», точнее, осколков произвольной формы цветного стекла придает ему очень сочную окраску (лучи, прохо­дящие через «кристаллы», сильно преломляются, что позволяет получить цвет с несколькими оттен­ками). Конструкцию экрана поясняет рис. 3.

Корпус экрана размерами 910X410X510 мм выполнен из фанеры толщиной 15 мм, отфанеро-ван шпоном и отполирован. На нижнее стекло вну­три ящика свободно насыпают «кристаллы» цвет­ного стекла. Их не закрепляют, так что при необ­ходимости их можно вынуть и промыть, а также изменить форму рисунка. Над кристаллами под углом 45° располагается зеркало-отражатель, на боковые стороны также устанавливают аналогич­ные отражатели под углом 90°, вследствие чего экран и принимает объемный вид.

В установке применено 80 ламп накаливания напряжением 220 В и мощностью 15 Вт каждая.

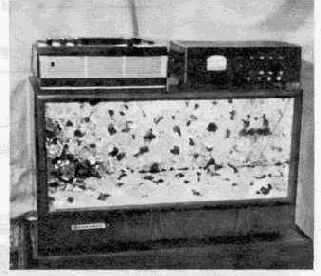

Рис. 4. Внешний вид цветомузыкальной установки

Лампы располагают снизу экрана, расстояние до стекла с кристаллами должно быть не менее 15 мм. Лампы группируют по 20 для каждого ка­нала так, чтобы равномерно осветить весь экран, и окрашивают в четыре цвета (здесь предоставля­ется большая свобода выбора конструктору, авто­ры же применили красный, синий, желтый и зеле­ный цвета).

В задней стенке установки проделаны отвер­стия, которые способствуют циркуляции воздуха, вследствие чего экран не перегревается. Лицевая стенка закрыта прозрачным стеклом, предохра­няющим кристаллы от запыления.

Внешний вид иветомузыкальной установки по­казан на рис. 4.
