Архитектурные особенности ОС

До сих пор мы говорили о взгляде на операционные системы извне, о том, что делают операционные системы. Дальнейший наш курс будет посвящен тому, как они это делают. Но мы пока ничего не сказали о том, что они представляют собой изнутри, какие подходы существуют к их построению.

Четвертый период (с 1980 г. по

Следующий период в эволюции вычислительных систем связан с появлением больших интегральных схем (БИС). В эти годы произошло резкое возрастание степени интеграции и снижение стоимости микросхем. Компьютер, не отличающийся по архитектуре от PDP-11, по цене и простоте эксплуатации стал доступен отдельному человеку, а не отделу предприятия или университета. Наступила эра персональных компьютеров. Первоначально персональные компьютеры предназначались для использования одним пользователем в однопрограммном режиме, что повлекло за собой деградацию архитектуры этих ЭВМ и их операционных систем (в частности, пропала необходимость защиты файлов и памяти, планирования заданий и т. п.).

Компьютеры стали использоваться не только специалистами, что потребовало разработки "дружественного" программного обеспечения.

Однако рост сложности и разнообразия задач, решаемых на персональных компьютерах, необходимость повышения надежности их работы привели к возрождению практически всех черт, характерных для архитектуры больших вычислительных систем.

В середине 80-х стали бурно развиваться сети компьютеров, в том числе персональных, работающих под управлением сетевых или распределенных операционных систем.

В сетевых операционных системах пользователи могут получить доступ к ресурсам другого сетевого компьютера, только они должны знать об их наличии и уметь это сделать. Каждая машина в сети работает под управлением своей локальной операционной системы, отличающейся от операционной системы автономного компьютера наличием дополнительных средств (программной поддержкой для сетевых интерфейсных устройств и доступа к удаленным ресурсам), но эти дополнения не меняют структуру операционной системы.

Распределенная система, напротив, внешне выглядит как обычная автономная система. Пользователь не знает и не должен знать, где его файлы хранятся – на локальной или удаленной машине – и где его программы выполняются. Он может вообще не знать, подключен ли его компьютер к сети. Внутреннее строение распределенной операционной системы имеет существенные отличия от автономных систем.

В дальнейшем автономные операционные системы мы будем называть классическими операционными системами.

Просмотрев этапы развития вычислительных систем, мы можем выделить шесть основных функций, которые выполняли классические операционные системы в процессе эволюции:

Планирование заданий и использования процессора.Обеспечение программ средствами коммуникации и синхронизации.Управление памятью.Управление файловой системой.Управление вводом-выводом.Обеспечение безопасности

Каждая из приведенных функций обычно реализована в виде подсистемы, являющейся структурным компонентом ОС. В каждой операционной системе эти функции, конечно, реализовывались по-своему, в различном объеме. Они не были изначально придуманы как составные части операционных систем, а появились в процессе развития, по мере того как вычислительные системы становились все более удобными, эффективными и безопасными. Эволюция вычислительных систем, созданных человеком, пошла по такому пути, но никто еще не доказал, что это единственно возможный путь их развития. Операционные системы существуют потому, что на данный момент их существование – это разумный способ использования вычислительных систем. Рассмотрение общих принципов и алгоритмов реализации их функций и составляет содержание большей части нашего курса, в котором будут последовательно описаны перечисленные подсистемы.

Что такое ОС

Большинство пользователей имеет опыт эксплуатации операционных систем, но тем не менее они затруднятся дать этому понятию точное определение. Давайте кратко рассмотрим основные точки зрения.

Файлы

Файлы предназначены для хранения информации на внешних носителях, то есть принято, что информация, записанная, например, на диске, должна находиться внутри файла. Обычно под файлом понимают именованную часть пространства на носителе информации.

Главная задача файловой системы (file system) – скрыть особенности ввода-вывода и дать программисту простую абстрактную модель файлов, независимых от устройств. Для чтения, создания, удаления, записи, открытия и закрытия файлов также имеется обширная категория системных вызовов (создание, удаление, открытие, закрытие, чтение и т.д.). Пользователям хорошо знакомы такие связанные с организацией файловой системы понятия, как каталог, текущий каталог, корневой каталог, путь. Для манипулирования этими объектами в операционной системе имеются системные вызовы. Файловая система ОС описана в лекциях 11–12.

Исключительные ситуации

Исключительная ситуация (exception) – событие, возникающее в результате попытки выполнения программой команды, которая по каким-то причинам не может быть выполнена до конца. Примерами таких команд могут быть попытки доступа к ресурсу при отсутствии достаточных привилегий или обращения к отсутствующей странице памяти. Исключительные ситуации, как и системные вызовы, являются синхронными событиями, возникающими в контексте текущей задачи. Исключительные ситуации можно разделить на исправимые и неисправимые. К исправимым относятся такие исключительные ситуации, как отсутствие нужной информации в оперативной памяти. После устранения причины исправимой исключительной ситуации программа может выполняться дальше. Возникновение в процессе работы операционной системы исправимых исключительных ситуаций считается нормальным явлением. Неисправимые исключительные ситуации чаще всего возникают в результате ошибок в программах (например, деление на ноль). Обычно в таких случаях операционная система реагирует завершением программы, вызвавшей исключительную ситуацию.

Классификация ОС

Существует несколько схем классификации операционных систем. Ниже приведена классификация по некоторым признакам с точки зрения пользователя.

Краткая история эволюции вычислительных систем

Мы будем рассматривать историю развития именно вычислительных, а не операционных систем, потому что hardware и программное обеспечение эволюционировали совместно, оказывая взаимное влияние друг на друга. Появление новых технических возможностей приводило к прорыву в области создания удобных, эффективных и безопасных программ, а свежие идеи в программной области стимулировали поиски новых технических решений. Именно эти критерии – удобство, эффективность и безопасность – играли роль факторов естественного отбора при эволюции вычислительных систем.

Микроядерная архитектура

Современная тенденция в разработке операционных систем состоит в перенесении значительной части системного кода на уровень пользователя и одновременной минимизации ядра. Речь идет о подходе к построению ядра, называемом микроядерной архитектурой (microkernel architecture) операционной системы, когда большинство ее составляющих являются самостоятельными программами. В этом случае взаимодействие между ними обеспечивает специальный модуль ядра, называемый микроядром. Микроядро работает в привилегированном режиме и обеспечивает взаимодействие между программами, планирование использования процессора, первичную обработку прерываний, операции ввода-вывода и базовое управление памятью.

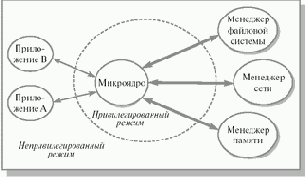

Рис. 1.4.  Микроядерная архитектура операционной системы

Остальные компоненты системы взаимодействуют друг с другом путем передачи сообщений через микроядро.

Основное достоинство микроядерной архитектуры – высокая степень модульности ядра операционной системы. Это существенно упрощает добавление в него новых компонентов. В микроядерной операционной системе можно, не прерывая ее работы, загружать и выгружать новые драйверы, файловые системы и т. д. Существенно упрощается процесс отладки компонентов ядра, так как новая версия драйвера может загружаться без перезапуска всей операционной системы. Компоненты ядра операционной системы ничем принципиально не отличаются от пользовательских программ, поэтому для их отладки можно применять обычные средства. Микроядерная архитектура повышает надежность системы, поскольку ошибка на уровне непривилегированной программы менее опасна, чем отказ на уровне режима ядра.

В то же время микроядерная архитектура операционной системы вносит дополнительные накладные расходы, связанные с передачей сообщений, что существенно влияет на производительность. Для того чтобы микроядерная операционная система по скорости не уступала операционным системам на базе монолитного ядра, требуется очень аккуратно проектировать разбиение системы на компоненты, стараясь минимизировать взаимодействие между ними. Таким образом, основная сложность при создании микроядерных операционных систем – необходимость очень аккуратного проектирования.

Многопроцессорная обработка

Вплоть до недавнего времени вычислительные системы имели один центральный процессор. В результате требований к повышению производительности появились многопроцессорные системы, состоящие из двух и более процессоров общего назначения, осуществляющих параллельное выполнение команд. Поддержка мультипроцессирования является важным свойством ОС и приводит к усложнению всех алгоритмов управления ресурсами. Многопроцессорная обработка реализована в таких ОС, как Linux, Solaris, Windows NT, и ряде других.

Многопроцессорные ОС разделяют на симметричные и асимметричные. В симметричных ОС на каждом процессоре функционирует одно и то же ядро, и задача может быть выполнена на любом процессоре, то есть обработка полностью децентрализована. При этом каждому из процессоров доступна вся память.

В асимметричных ОС процессоры неравноправны. Обычно существует главный процессор (master) и подчиненные (slave), загрузку и характер работы которых определяет главный процессор.

Многоуровневые системы (Layered systems)

Продолжая структуризацию, можно разбить всю вычислительную систему на ряд более мелких уровней с хорошо определенными связями между ними, так чтобы объекты уровня N могли вызывать только объекты уровня N-1. Нижним уровнем в таких системах обычно является hardware, верхним уровнем – интерфейс пользователя. Чем ниже уровень, тем более привилегированные команды и действия может выполнять модуль, находящийся на этом уровне. Впервые такой подход был применен при создании системы THE (Technishe Hogeschool Eindhoven) Дейкстрой (Dijkstra) и его студентами в 1968 г. Эта система имела следующие уровни:

Рис. 1.2.  Слоеная система THE

Слоеные системы хорошо реализуются. При использовании операций нижнего слоя не нужно знать, как они реализованы, нужно лишь понимать, что они делают. Слоеные системы хорошо тестируются. Отладка начинается с нижнего слоя и проводится послойно. При возникновении ошибки мы можем быть уверены, что она находится в тестируемом слое. Слоеные системы хорошо модифицируются. При необходимости можно заменить лишь один слой, не трогая остальные. Но слоеные системы сложны для разработки: тяжело правильно определить порядок слоев и что к какому слою относится. Слоеные системы менее эффективны, чем монолитные. Так, например, для выполнения операций ввода-вывода программе пользователя придется последовательно проходить все слои от верхнего до нижнего.

Монолитное ядро

По сути дела, операционная система – это обычная программа, поэтому было бы логично и организовать ее так же, как устроено большинство программ, то есть составить из процедур и функций. В этом случае компоненты операционной системы являются не самостоятельными модулями, а составными частями одной большой программы. Такая структура операционной системы называется монолитным ядром (monolithic kernel). Монолитное ядро представляет собой набор процедур, каждая из которых может вызвать каждую. Все процедуры работают в привилегированном режиме. Таким образом, монолитное ядро – это такая схема операционной системы, при которой все ее компоненты являются составными частями одной программы, используют общие структуры данных и взаимодействуют друг с другом путем непосредственного вызова процедур. Для монолитной операционной системы ядро совпадает со всей системой.

Во многих операционных системах с монолитным ядром сборка ядра, то есть его компиляция, осуществляется отдельно для каждого компьютера, на который устанавливается операционная система. При этом можно выбрать список оборудования и программных протоколов, поддержка которых будет включена в ядро. Так как ядро является единой программой, перекомпиляция – это единственный способ добавить в него новые компоненты или исключить неиспользуемые. Следует отметить, что присутствие в ядре лишних компонентов крайне нежелательно, так как ядро всегда полностью располагается в оперативной памяти. Кроме того, исключение ненужных компонентов повышает надежность операционной системы в целом.

Монолитное ядро – старейший способ организации операционных систем. Примером систем с монолитным ядром является большинство Unix-систем.

Даже в монолитных системах можно выделить некоторую структуру. Как в бетонной глыбе можно различить вкрапления щебенки, так и в монолитном ядре выделяются вкрапления сервисных процедур, соответствующих системным вызовам. Сервисные процедуры выполняются в привилегированном режиме, тогда как пользовательские программы – в непривилегированном. Для перехода с одного уровня привилегий на другой иногда может использоваться главная сервисная программа, определяющая, какой именно системный вызов был сделан, корректность входных данных для этого вызова и передающая управление соответствующей сервисной процедуре с переходом в привилегированный режим работы. Иногда выделяют также набор программных утилит, которые помогают выполнять сервисные процедуры.

Некоторые сведения об архитектуре компьютера

Основными аппаратными компонентами компьютера являются: основная память, центральный процессор и периферийные устройства. Для обмена данными между собой эти компоненты соединены группой проводов, называемой магистралью (см. рис.1.5).

Рис. 1.5.  Некоторые компоненты компьютера

Основная память используется для запоминания программ и данных в двоичном виде и организована в виде упорядоченного массива ячеек, каждая из которых имеет уникальный цифровой адрес. Как правило, размер ячейки составляет один байт. Типовые операции над основной памятью – считывание и запись содержимого ячейки с определенным адресом.

Выполнение различных операций с данными осуществляется изолированной частью компьютера, называемой центральным процессором (ЦП). ЦП также имеет ячейки для запоминания информации, называемые регистрами. Их разделяют на регистры общего назначения и специализированные регистры. В современных компьютерах емкость регистра обычно составляет 4–8 байт. Регистры общего назначения используются для временного хранения данных и результатов операций. Для обработки информации обычно организовывается передача данных из ячеек памяти в регистры общего назначения, выполнение операции центральным процессором и передача результатов операции в основную память.

Специализированные регистры используются для контроля работы процессора. Наиболее важными являются: программный счетчик, регистр команд и регистр, содержащий информацию о состоянии программы.

Программы хранятся в виде последовательности машинных команд, которые должен выполнять центральный процессор. Каждая команда состоит из поля операции и полей операндов, то есть тех данных, над которыми выполняется данная операция. Весь набор машинных команд называется машинным языком.

Выполнение программы осуществляется следующим образом. Машинная команда, на которую указывает программный счетчик, считывается из памяти и копируется в регистр команд. Здесь она декодируется, после чего исполняется. После выполнения команды программный счетчик указывает на следующую команду. Эти действия, называемые машинным циклом, затем повторяются.

Операционная система как менеджер ресурсов

Операционная система предназначена для управления всеми частями весьма сложной архитектуры компьютера. Представим, к примеру, что произойдет, если несколько программ, работающих на одном компьютере, будут пытаться одновременно осуществлять вывод на принтер. Мы получили бы мешанину строчек и страниц, выведенных различными программами. Операционная система предотвращает такого рода хаос за счет буферизации информации, предназначенной для печати, на диске и организации очереди на печать. Для многопользовательских компьютеров необходимость управления ресурсами и их защиты еще более очевидна. Следовательно, операционная система, как менеджер ресурсов, осуществляет упорядоченное и контролируемое распределение процессоров, памяти и других ресурсов между различными программами.

Операционная система как постоянно функционирующее ядро

Наконец, можно дать и такое определение: операционная система – это программа, постоянно работающая на компьютере и взаимодействующая со всеми прикладными программами. Казалось бы, это абсолютно правильное определение, но, как мы увидим дальше, во многих современных операционных системах постоянно работает на компьютере лишь часть операционной системы, которую принято называть ее ядром.

Как мы видим, существует много точек зрения на то, что такое операционная система. Невозможно дать ей адекватное строгое определение. Нам проще сказать не что есть операционная система, а для чего она нужна и что она делает. Для выяснения этого вопроса рассмотрим историю развития вычислительных систем.

Операционная система как виртуальная машина

При разработке ОС широко применяется абстрагирование, которое является важным методом упрощения и позволяет сконцентрироваться на взаимодействии высокоуровневых компонентов системы, игнорируя детали их реализации. В этом смысле ОС представляет собой интерфейс между пользователем и компьютером.

Архитектура большинства компьютеров на уровне машинных команд очень неудобна для использования прикладными программами. Например, работа с диском предполагает знание внутреннего устройства его электронного компонента – контроллера для ввода команд вращения диска, поиска и форматирования дорожек, чтения и записи секторов и т. д. Ясно, что средний программист не в состоянии учитывать все особенности работы оборудования (в современной терминологии – заниматься разработкой драйверов устройств), а должен иметь простую высокоуровневую абстракцию, скажем представляя информационное пространство диска как набор файлов. Файл можно открывать для чтения или записи, использовать для получения или сброса информации, а потом закрывать. Это концептуально проще, чем заботиться о деталях перемещения головок дисков или организации работы мотора. Аналогичным образом, с помощью простых и ясных абстракций, скрываются от программиста все ненужные подробности организации прерываний, работы таймера, управления памятью и т. д. Более того, на современных вычислительных комплексах можно создать иллюзию неограниченного размера оперативной памяти и числа процессоров. Всем этим занимается операционная система. Таким образом, операционная система представляется пользователю виртуальной машиной, с которой проще иметь дело, чем непосредственно с оборудованием компьютера.

Операционная система как защитник пользователей и программ

Если вычислительная система допускает совместную работу нескольких пользователей, то возникает проблема организации их безопасной деятельности. Необходимо обеспечить сохранность информации на диске, чтобы никто не мог удалить или повредить чужие файлы. Нельзя разрешить программам одних пользователей произвольно вмешиваться в работу программ других пользователей. Нужно пресекать попытки несанкционированного использования вычислительной системы. Всю эту деятельность осуществляет операционная система как организатор безопасной работы пользователей и их программ. С такой точки зрения операционная система представляется системой безопасности государства, на которую возложены полицейские и контрразведывательные функции.

Основные понятия, концепции ОС

В процессе эволюции возникло несколько важных концепций, которые стали неотъемлемой частью теории и практики ОС. Рассматриваемые в данном разделе понятия будут встречаться и разъясняться на протяжении всего курса. Здесь дается их краткое описание.

Первый период (1945–1955 гг.). Ламповые машины. Операционных систем нет

Мы начнем исследование развития компьютерных комплексов с появления электронных вычислительных систем (опуская историю механических и электромеханических устройств).

Первые шаги в области разработки электронных вычислительных машин были предприняты в конце Второй мировой войны. В середине 40-х были созданы первые ламповые вычислительные устройства и появился принцип программы, хранящейся в памяти машины (John Von Neumann, июнь 1945 г.). В то время одна и та же группа людей участвовала и в проектировании, и в эксплуатации, и в программировании вычислительной машины. Это была скорее научно-исследовательская работа в области вычислительной техники, а не регулярное использование компьютеров в качестве инструмента решения каких-либо практических задач из других прикладных областей. Программирование осуществлялось исключительно на машинном языке. Об операционных системах не было и речи, все задачи организации вычислительного процесса решались вручную каждым программистом с пульта управления. За пультом мог находиться только один пользователь. Программа загружалась в память машины в лучшем случае с колоды перфокарт, а обычно с помощью панели переключателей.

Вычислительная система выполняла одновременно только одну операцию (ввод-вывод или собственно вычисления). Отладка программ велась с пульта управления с помощью изучения состояния памяти и регистров машины. В конце этого периода появляется первое системное программное обеспечение: в 1951–1952 гг. возникают прообразы первых компиляторов с символических языков (Fortran и др.), а в 1954 г. Nat Rochester разрабатывает Ассемблер для IBM-701.

Существенная часть времени уходила на подготовку запуска программы, а сами программы выполнялись строго последовательно. Такой режим работы называется последовательной обработкой данных. В целом первый период характеризуется крайне высокой стоимостью вычислительных систем, их малым количеством и низкой эффективностью использования.

Поддержка многопользовательского режима

По числу одновременно работающих пользователей ОС можно разделить на:

однопользовательские (MS-DOS, Windows 3.x); многопользовательские (Windows NT, Unix).

Наиболее существенное отличие между этими ОС заключается в наличии у многопользовательских систем механизмов защиты персональных данных каждого пользователя.

Прерывания

Прерывание (hardware interrupt) – это событие, генерируемое внешним (по отношению к процессору) устройством. Посредством аппаратных прерываний аппаратура либо информирует центральный процессор о том, что произошло какое-либо событие, требующее немедленной реакции (например, пользователь нажал клавишу), либо сообщает о завершении асинхронной операции ввода-вывода (например, закончено чтение данных с диска в основную память). Важный тип аппаратных прерываний – прерывания таймера, которые генерируются периодически через фиксированный промежуток времени. Прерывания таймера используются операционной системой при планировании процессов. Каждый тип аппаратных прерываний имеет собственный номер, однозначно определяющий источник прерывания. Аппаратное прерывание – это асинхронное событие, то есть оно возникает вне зависимости от того, какой код исполняется процессором в данный момент. Обработка аппаратного прерывания не должна учитывать, какой процесс является текущим.

Процессы, нити

Концепция процесса в ОС одна из наиболее фундаментальных. Процессы подробно рассмотрены в лекциях 2–7. Там же описаны нити, или легковесные процессы.

Реализация многозадачности

По числу одновременно выполняемых задач операционные системы можно разделить на два класса:

многозадачные (Unix, OS/2, Windows);однозадачные (например, MS-DOS).

Многозадачная ОС, решая проблемы распределения ресурсов и конкуренции, полностью реализует мультипрограммный режим в соответствии с требованиями раздела "Основные понятия, концепции ОС".

Многозадачный режим, который воплощает в себе идею разделения времени, называется вытесняющим (preemptive). Каждой программе выделяется квант процессорного времени, по истечении которого управление передается другой программе. Говорят, что первая программа будет вытеснена. В вытесняющем режиме работают пользовательские программы большинства коммерческих ОС.

В некоторых ОС (Windows 3.11, например) пользовательская программа может монополизировать процессор, то есть работать в невытесняющем режиме. Как правило, в большинстве систем не подлежит вытеснению код собственно ОС. Ответственные программы, в частности задачи реального времени, также не вытесняются. Более подробно об этом рассказано в лекции, посвященной планированию работы процессора.

По приведенным примерам можно судить о приблизительности классификации. Так, в ОС MS-DOS можно организовать запуск дочерней задачи и наличие в памяти двух и более задач одновременно. Однако эта ОС традиционно считается однозадачной, главным образом из-за отсутствия защитных механизмов и коммуникационных возможностей.

Системные вызовы

В любой операционной системе поддерживается механизм, который позволяет пользовательским программам обращаться к услугам ядра ОС. В операционных системах наиболее известной советской вычислительной машины БЭСМ-6 соответствующие средства "общения" с ядром назывались экстракодами, в операционных системах IBM они назывались системными макрокомандами и т.д. В ОС Unix такие средства называют системными вызовами.

Системные вызовы (system calls) – это интерфейс между операционной системой и пользовательской программой. Они создают, удаляют и используют различные объекты, главные из которых – процессы и файлы. Пользовательская программа запрашивает сервис у операционной системы, осуществляя системный вызов. Имеются библиотеки процедур, которые загружают машинные регистры определенными параметрами и осуществляют прерывание процессора, после чего управление передается обработчику данного вызова, входящему в ядро операционной системы. Цель таких библиотек – сделать системный вызов похожим на обычный вызов подпрограммы.

Основное отличие состоит в том, что при системном вызове задача переходит в привилегированный режим или режим ядра (kernel mode). Поэтому системные вызовы иногда еще называют программными прерываниями, в отличие от аппаратных прерываний, которые чаще называют просто прерываниями.

В этом режиме работает код ядра операционной системы, причем исполняется он в адресном пространстве и в контексте вызвавшей его задачи. Таким образом, ядро операционной системы имеет полный доступ к памяти пользовательской программы, и при системном вызове достаточно передать адреса одной или нескольких областей памяти с параметрами вызова и адреса одной или нескольких областей памяти для результатов вызова.

В большинстве операционных систем системный вызов осуществляется командой программного прерывания (INT). Программное прерывание – это синхронное событие, которое может быть повторено при выполнении одного и того же программного кода.

Системы реального времени

В разряд многозадачных ОС, наряду с пакетными системами и системами разделения времени, включаются также системы реального времени, не упоминавшиеся до сих пор.

Они используются для управления различными техническими объектами или технологическими процессами. Такие системы характеризуются предельно допустимым временем реакции на внешнее событие, в течение которого должна быть выполнена программа, управляющая объектом. Система должна обрабатывать поступающие данные быстрее, чем они могут поступать, причем от нескольких источников одновременно.

Столь жесткие ограничения сказываются на архитектуре систем реального времени, например, в них может отсутствовать виртуальная память, поддержка которой дает непредсказуемые задержки в выполнении программ. (См. также разделы, связанные с планированием процессов и реализацией виртуальной памяти.)

Приведенная классификация ОС не является исчерпывающей. Более подробно особенности применения современных ОС рассмотрены в [Олифер, 2001].

Смешанные системы

Все рассмотренные подходы к построению операционных систем имеют свои достоинства и недостатки. В большинстве случаев современные операционные системы используют различные комбинации этих подходов. Так, например, ядро операционной системы Linux представляет собой монолитную систему с элементами микроядерной архитектуры. При компиляции ядра можно разрешить динамическую загрузку и выгрузку очень многих компонентов ядра – так называемых модулей. В момент загрузки модуля его код загружается на уровне системы и связывается с остальной частью ядра. Внутри модуля могут использоваться любые экспортируемые ядром функции.

Другим примером смешанного подхода может служить возможность запуска операционной системы с монолитным ядром под управлением микроядра. Так устроены 4.4BSD и MkLinux, основанные на микроядре Mach. Микроядро обеспечивает управление виртуальной памятью и работу низкоуровневых драйверов. Все остальные функции, в том числе взаимодействие с прикладными программами, осуществляется монолитным ядром. Данный подход сформировался в результате попыток использовать преимущества микроядерной архитектуры, сохраняя по возможности хорошо отлаженный код монолитного ядра.

Наиболее тесно элементы микроядерной архитектуры и элементы монолитного ядра переплетены в ядре Windows NT. Хотя Windows NT часто называют микроядерной операционной системой, это не совсем так. Микроядро NT слишком велико (более 1 Мбайт), чтобы носить приставку "микро". Компоненты ядра Windows NT располагаются в вытесняемой памяти и взаимодействуют друг с другом путем передачи сообщений, как и положено в микроядерных операционных системах. В то же время все компоненты ядра работают в одном адресном пространстве и активно используют общие структуры данных, что свойственно операционным системам с монолитным ядром. По мнению специалистов Microsoft, причина проста: чисто микроядерный дизайн коммерчески невыгоден, поскольку неэффективен.

Таким образом, Windows NT можно с полным правом назвать гибридной операционной системой.

Структура вычислительной системы

Из чего состоит любая вычислительная система? Во-первых, из того, что в англоязычных странах принято называть словом hardware, или техническое обеспечение: процессор, память, монитор, дисковые устройства и т.д., объединенные магистральным соединением, которое называется шиной. Некоторые сведения об архитектуре компьютера имеются в приложении 1 к настоящей лекции.

Во-вторых, вычислительная система состоит из программного обеспечения. Все программное обеспечение принято делить на две части: прикладное и системное. К прикладному программному обеспечению, как правило, относятся разнообразные банковские и прочие бизнес-программы, игры, текстовые процессоры и т. п. Под системным программным обеспечением обычно понимают программы, способствующие функционированию и разработке прикладных программ. Надо сказать, что деление на прикладное и системное программное обеспечение является отчасти условным и зависит от того, кто осуществляет такое деление. Так, обычный пользователь, неискушенный в программировании, может считать Microsoft Word системной программой, а, с точки зрения программиста, это – приложение. Компилятор языка Си для обычного программиста – системная программа, а для системного – прикладная. Несмотря на эту нечеткую грань, данную ситуацию можно отобразить в виде последовательности слоев (см. рис. 1.1), выделив отдельно наиболее общую часть системного программного обеспечения – операционную систему:

Рис. 1.1.  Слои программного обеспечения компьютерной системы

Следующий важный период развития вычислительных

Следующий важный период развития вычислительных машин относится к началу 60-х – 1980 г. В это время в технической базе произошел переход от отдельных полупроводниковых элементов типа транзисторов к интегральным микросхемам. Вычислительная техника становится более надежной и дешевой. Растет сложность и количество задач, решаемых компьютерами. Повышается производительность процессоров.

Повышению эффективности использования процессорного времени мешает низкая скорость работы механических устройств ввода-вывода (быстрый считыватель перфокарт мог обработать 1200 перфокарт в минуту, принтеры печатали до 600 строк в минуту). Вместо непосредственного чтения пакета заданий с перфокарт в память начинают использовать его предварительную запись, сначала на магнитную ленту, а затем и на диск. Когда в процессе выполнения задания требуется ввод данных, они читаются с диска. Точно так же выходная информация сначала копируется в системный буфер и записывается на ленту или диск, а печатается только после завершения задания. Вначале действительные операции ввода-вывода осуществлялись в режиме off-line, то есть с использованием других, более простых, отдельно стоящих компьютеров. В дальнейшем они начинают выполняться на том же компьютере, который производит вычисления, то есть в режиме on-line. Такой прием получает название spooling (сокращение от Simultaneous Peripheral Operation On Line) или подкачки-откачки данных. Введение техники подкачки-откачки в пакетные системы позволило совместить реальные операции ввода-вывода одного задания с выполнением другого задания, но потребовало разработки аппарата прерываний для извещения процессора об окончании этих операций.

Магнитные ленты были устройствами последовательного доступа, то есть информация считывалась с них в том порядке, в каком была записана. Появление магнитного диска, для которого не важен порядок чтения информации, то есть устройства прямого доступа, привело к дальнейшему развитию вычислительных систем. При обработке пакета заданий на магнитной ленте очередность запуска заданий определялась порядком их ввода.
При обработке пакета заданий на магнитном диске появилась возможность выбора очередного выполняемого задания. Пакетные системы начинают заниматься планированием заданий: в зависимости от наличия запрошенных ресурсов, срочности вычислений и т.д. на счет выбирается то или иное задание.

Дальнейшее повышение эффективности использования процессора было достигнуто с помощью мультипрограммирования. Идея мультипрограммирования заключается в следующем: пока одна программа выполняет операцию ввода-вывода, процессор не простаивает, как это происходило при однопрограммном режиме, а выполняет другую программу. Когда операция ввода-вывода заканчивается, процессор возвращается к выполнению первой программы. Эта идея напоминает поведение преподавателя и студентов на экзамене. Пока один студент (программа) обдумывает ответ на вопрос (операция ввода-вывода), преподаватель (процессор) выслушивает ответ другого студента (вычисления). Естественно, такая ситуация требует наличия в комнате нескольких студентов. Точно так же мультипрограммирование требует наличия в памяти нескольких программ одновременно. При этом каждая программа загружается в свой участок оперативной памяти, называемый разделом, и не должна влиять на выполнение другой программы. (Студенты сидят за отдельными столами и не подсказывают друг другу.)

Появление мультипрограммирования требует настоящей революции в строении вычислительной системы. Особую роль здесь играет аппаратная поддержка (многие аппаратные новшества появились еще на предыдущем этапе эволюции), наиболее существенные особенности которой перечислены ниже.

Реализация защитных механизмов. Программы не должны иметь самостоятельного доступа к распределению ресурсов, что приводит к появлению привилегированных и непривилегированных команд. Привилегированные команды, например команды ввода-вывода, могут исполняться только операционной системой. Говорят, что она работает в привилегированном режиме. Переход управления от прикладной программы к ОС сопровождается контролируемой сменой режима.


Кроме того, это защита памяти, позволяющая изолировать конкурирующие пользовательские программы друг от друга, а ОС – от программ пользователей. Наличие прерываний. Внешние прерывания оповещают ОС о том, что произошло асинхронное событие, например завершилась операция ввода-вывода. Внутренние прерывания (сейчас их принято называть исключительными ситуациями) возникают, когда выполнение программы привело к ситуации, требующей вмешательства ОС, например деление на ноль или попытка нарушения защиты.Развитие параллелизма в архитектуре. Прямой доступ к памяти и организация каналов ввода-вывода позволили освободить центральный процессор от рутинных операций.

Не менее важна в организации мультипрограммирования роль операционной системы. Она отвечает за следующие операции.

Организация интерфейса между прикладной программой и ОС при помощи системных вызовов.Организация очереди из заданий в памяти и выделение процессора одному из заданий потребовало планирования использования процессора.Переключение с одного задания на другое требует сохранения содержимого регистров и структур данных, необходимых для выполнения задания, иначе говоря, контекста для обеспечения правильного продолжения вычислений.Поскольку память является ограниченным ресурсом, нужны стратегии управления памятью, то есть требуется упорядочить процессы размещения, замещения и выборки информации из памяти.Организация хранения информации на внешних носителях в виде файлов и обеспечение доступа к конкретному файлу только определенным категориям пользователей. Поскольку программам может потребоваться произвести санкционированный обмен данными, необходимо их обеспечить средствами коммуникации. Для корректного обмена данными необходимо разрешать конфликтные ситуации, возникающие при работе с различными ресурсами и предусмотреть координацию программами своих действий, т.е. снабдить систему средствами синхронизации.

Мультипрограммные системы обеспечили возможность более эффективного использования системных ресурсов (например, процессора, памяти, периферийных устройств), но они еще долго оставались пакетными.


Пользователь не мог непосредственно взаимодействовать с заданием и должен был предусмотреть с помощью управляющих карт все возможные ситуации. Отладка программ по-прежнему занимала много времени и требовала изучения многостраничных распечаток содержимого памяти и регистров или использования отладочной печати.

Появление электронно-лучевых дисплеев и переосмысление возможностей применения клавиатур поставили на очередь решение этой проблемы. Логическим расширением систем мультипрограммирования стали time-sharing системы, или системы разделения времени1). В них процессор переключается между задачами не только на время операций ввода-вывода, но и просто по прошествии определенного времени. Эти переключения происходят так часто, что пользователи могут взаимодействовать со своими программами во время их выполнения, то есть интерактивно. В результате появляется возможность одновременной работы нескольких пользователей на одной компьютерной системе. У каждого пользователя для этого должна быть хотя бы одна программа в памяти. Чтобы уменьшить ограничения на количество работающих пользователей, была внедрена идея неполного нахождения исполняемой программы в оперативной памяти. Основная часть программы находится на диске, и фрагмент, который необходимо в данный момент выполнять, может быть загружен в оперативную память, а ненужный – выкачан обратно на диск. Это реализуется с помощью механизма виртуальной памяти. Основным достоинством такого механизма является создание иллюзии неограниченной оперативной памяти ЭВМ.

В системах разделения времени пользователь получил возможность эффективно производить отладку программы в интерактивном режиме и записывать информацию на диск, не используя перфокарты, а непосредственно с клавиатуры. Появление on-line-файлов привело к необходимости разработки развитых файловых систем.

Параллельно внутренней эволюции вычислительных систем происходила и внешняя их эволюция. До начала этого периода вычислительные комплексы были, как правило, несовместимы.


Каждый имел собственную операционную систему, свою систему команд и т. д. В результате программу, успешно работающую на одном типе машин, необходимо было полностью переписывать и заново отлаживать для выполнения на компьютерах другого типа. В начале третьего периода появилась идея создания семейств программно совместимых машин, работающих под управлением одной и той же операционной системы. Первым семейством программно совместимых компьютеров, построенных на интегральных микросхемах, стала серия машин IBM/360. Разработанное в начале 60-х годов, это семейство значительно превосходило машины второго поколения по критерию цена/производительность. За ним последовала линия компьютеров PDP, несовместимых с линией IBM, и лучшей моделью в ней стала PDP-11.

Сила "одной семьи" была одновременно и ее слабостью. Широкие возможности этой концепции (наличие всех моделей: от мини-компьютеров до гигантских машин; обилие разнообразной периферии; различное окружение; различные пользователи) порождали сложную и громоздкую операционную систему. Миллионы строчек Ассемблера, написанные тысячами программистов, содержали множество ошибок, что вызывало непрерывный поток публикаций о них и попыток исправления. Только в операционной системе OS/360 содержалось более 1000 известных ошибок. Тем не менее идея стандартизации операционных систем была широко внедрена в сознание пользователей и в дальнейшем получила активное развитие.

Виртуальные машины

В начале лекции мы говорили о взгляде на операционную систему как на виртуальную машину, когда пользователю нет необходимости знать детали внутреннего устройства компьютера. Он работает с файлами, а не с магнитными головками и двигателем; он работает с огромной виртуальной, а не ограниченной реальной оперативной памятью; его мало волнует, единственный он на машине пользователь или нет. Рассмотрим несколько иной подход. Пусть операционная система реализует виртуальную машину для каждого пользователя, но не упрощая ему жизнь, а, наоборот, усложняя. Каждая такая виртуальная машина предстает перед пользователем как голое железо – копия всего hardware в вычислительной системе, включая процессор, привилегированные и непривилегированные команды, устройства ввода-вывода, прерывания и т.д. И он остается с этим железом один на один. При попытке обратиться к такому виртуальному железу на уровне привилегированных команд в действительности происходит системный вызов реальной операционной системы, которая и производит все необходимые действия. Такой подход позволяет каждому пользователю загрузить свою операционную систему на виртуальную машину и делать с ней все, что душа пожелает.

Рис. 1.3.  Вариант виртуальной машины

Первой реальной системой такого рода была система CP/CMS, или VM/370, как ее называют сейчас, для семейства машин IBM/370.

Недостатком таких операционных систем является снижение эффективности виртуальных машин по сравнению с реальным компьютером, и, как правило, они очень громоздки. Преимущество же заключается в использовании на одной вычислительной системе программ, написанных для разных операционных систем.

Второй период (1955 г.–начало

С середины 50-х годов начался следующий период в эволюции вычислительной техники, связанный с появлением новой технической базы – полупроводниковых элементов. Применение транзисторов вместо часто перегоравших электронных ламп привело к повышению надежности компьютеров. Теперь машины могут непрерывно работать достаточно долго, чтобы на них можно было возложить выполнение практически важных задач. Снижается потребление вычислительными машинами электроэнергии, совершенствуются системы охлаждения. Размеры компьютеров уменьшились. Снизилась стоимость эксплуатации и обслуживания вычислительной техники. Началось использование ЭВМ коммерческими фирмами. Одновременно наблюдается бурное развитие алгоритмических языков (LISP, COBOL, ALGOL-60, PL-1 и т.д.). Появляются первые настоящие компиляторы, редакторы связей, библиотеки математических и служебных подпрограмм. Упрощается процесс программирования. Пропадает необходимость взваливать на одних и тех же людей весь процесс разработки и использования компьютеров. Именно в этот период происходит разделение персонала на программистов и операторов, специалистов по эксплуатации и разработчиков вычислительных машин.

Изменяется сам процесс прогона программ. Теперь пользователь приносит программу с входными данными в виде колоды перфокарт и указывает необходимые ресурсы. Такая колода получает название задания. Оператор загружает задание в память машины и запускает его на исполнение. Полученные выходные данные печатаются на принтере, и пользователь получает их обратно через некоторое (довольно продолжительное) время.

Смена запрошенных ресурсов вызывает приостановку выполнения программ, в результате процессор часто простаивает. Для повышения эффективности использования компьютера задания с похожими ресурсами начинают собирать вместе, создавая пакет заданий.

Появляются первые системы пакетной обработки, которые просто автоматизируют запуск одной программы из пакета за другой и тем самым увеличивают коэффициент загрузки процессора. При реализации систем пакетной обработки был разработан формализованный язык управления заданиями, с помощью которого программист сообщал системе и оператору, какую работу он хочет выполнить на вычислительной машине. Системы пакетной обработки стали прообразом современных операционных систем, они были первыми системными программами, предназначенными для управления вычислительным процессом.

Взаимодействие с периферийными устройствами

Периферийные устройства предназначены для ввода и вывода информации. Каждое устройство обычно имеет в своем составе специализированный компьютер, называемый контроллером или адаптером. Когда контроллер вставляется в разъем на материнской плате, он подключается к шине и получает уникальный номер (адрес). После этого контроллер осуществляет наблюдение за сигналами, идущими по шине, и отвечает на сигналы, адресованные ему.

Любая операция ввода-вывода предполагает диалог между ЦП и контроллером устройства. Когда процессору встречается команда, связанная с вводом-выводом, входящая в состав какой-либо программы, он выполняет ее, посылая сигналы контроллеру устройства. Это так называемый программируемый ввод-вывод.

В свою очередь, любые изменения с внешними устройствами имеют следствием передачу сигнала от устройства к ЦП. С точки зрения ЦП это является асинхронным событием и требует его реакции. Для того чтобы обнаружить такое событие, между машинными циклами процессор опрашивает специальный регистр, содержащий информацию о типе устройства, сгенерировавшего сигнал. Если сигнал имеет место, то ЦП выполняет специфичную для данного устройства программу, задача которой – отреагировать на это событие надлежащим образом (например, занести символ, введенный с клавиатуры, в специальный буфер). Такая программа называется программой обработки прерывания, а само событие прерыванием, поскольку оно нарушает плановую работу процессора. После завершения обработки прерывания процессор возвращается к выполнению программы. Эти действия компьютера называются вводом-выводом с использованием прерываний.

В современных компьютерах также имеется возможность непосредственного взаимодействия между контроллером и основной памятью, минуя ЦП, – так называемый механизм прямого доступа к памяти.

Мы рассмотрели различные взгляды на

Мы рассмотрели различные взгляды на то, что такое операционная система; изучили историю развития операционных систем; выяснили, какие функции обычно выполняют операционные системы; наконец, разобрались в том, какие существуют подходы к построению операционных систем. Следующую лекцию мы посвятим выяснению понятия "процесс" и вопросам планирования процессов.

Многоразовые операции

Одноразовые операции приводят к изменению количества процессов, находящихся под управлением операционной системы, и всегда связаны с выделением или освобождением определенных ресурсов. Многоразовые операции, напротив, не приводят к изменению количества процессов в операционной системе и не обязаны быть связанными с выделением или освобождением ресурсов.

В этом разделе мы кратко опишем действия, которые производит операционная система при выполнении многоразовых операций над процессами. Более подробно эти действия будут рассмотрены далее в соответствующих лекциях.

Запуск процесса. Из числа процессов, находящихся в состоянии готовность, операционная система выбирает один процесс для последующего исполнения. Критерии и алгоритмы такого выбора будут подробно рассмотрены в лекции 3 – "Планирование процессов". Для избранного процесса операционная система обеспечивает наличие в оперативной памяти информации, необходимой для его дальнейшего выполнения. То, как она это делает, будет в деталях описано в лекциях 8-10. Далее состояние процесса изменяется на исполнение, восстанавливаются значения регистров для данного процесса и управление передается команде, на которую указывает счетчик команд процесса. Все данные, необходимые для восстановления контекста, извлекаются из PCB процесса, над которым совершается операция.

Приостановка процесса. Работа процесса, находящегося в состоянии исполнение, приостанавливается в результате какого-либо прерывания. Процессор автоматически сохраняет счетчик команд и, возможно, один или несколько регистров в стеке исполняемого процесса, а затем передает управление по специальному адресу обработки данного прерывания. На этом деятельность hardware по обработке прерывания завершается. По указанному адресу обычно располагается одна из частей операционной системы. Она сохраняет динамическую часть системного и регистрового контекстов процесса в его PCB, переводит процесс в состояние готовность и приступает к обработке прерывания, то есть к выполнению определенных действий, связанных с возникшим прерыванием.

Блокирование процесса. Процесс блокируется, когда он не может продолжать работу, не дождавшись возникновения какого-либо события в вычислительной системе. Для этого он обращается к операционной системе с помощью определенного системного вызова. Операционная система обрабатывает системный вызов (инициализирует операцию ввода-вывода, добавляет процесс в очередь процессов, дожидающихся освобождения устройства или возникновения события, и т. д.) и, при необходимости сохранив нужную часть контекста процесса в его PCB, переводит процесс из состояния исполнение в состояние ожидание. Подробнее эта операция будет рассматриваться в лекции 13.

Разблокирование процесса. После возникновения в системе какого-либо события операционной системе нужно точно определить, какое именно событие произошло. Затем операционная система проверяет, находился ли некоторый процесс в состоянии ожидание для данного события, и если находился, переводит его в состояние готовность, выполняя необходимые действия, связанные с наступлением события (инициализация операции ввода-вывода для очередного ожидающего процесса и т. п.). Эта операция, как и операция блокирования, будет подробно описана в лекции 13.

Набор операций

Процесс не может перейти из одного состояния в другое самостоятельно. Изменением состояния процессов занимается операционная система, совершая операции над ними. Количество таких операций в нашей модели пока совпадает с количеством стрелок на диаграмме состояний. Удобно объединить их в три пары:

создание процесса – завершение процесса;приостановка процесса (перевод из состояния исполнение в состояние готовность) – запуск процесса (перевод из состояния готовность в состояние исполнение);блокирование процесса (перевод из состояния исполнение в состояние ожидание) – разблокирование процесса (перевод из состояния ожидание в состояние готовность).

В дальнейшем, когда мы будем говорить об алгоритмах планирования, в нашей модели появится еще одна операция, не имеющая парной: изменение приоритета процесса.

Операции создания и завершения процесса являются одноразовыми, так как применяются к процессу не более одного раза (некоторые системные процессы при работе вычислительной системы не завершаются никогда). Все остальные операции, связанные с изменением состояния процессов, будь то запуск или блокировка, как правило, являются многоразовыми. Рассмотрим подробнее, как операционная система выполняет операции над процессами.

Одноразовые операции

Сложный жизненный путь процесса в компьютере начинается с его рождения. Любая операционная система, поддерживающая концепцию процессов, должна обладать средствами для их создания. В очень простых системах (например, в системах, спроектированных для работы только одного конкретного приложения) все процессы могут быть порождены на этапе старта системы. Более сложные операционные системы создают процессы динамически, по мере необходимости. Инициатором рождения нового процесса после старта операционной системы может выступить либо процесс пользователя, совершивший специальный системный вызов, либо сама операционная система, то есть, в конечном итоге, тоже некоторый процесс. Процесс, инициировавший создание нового процесса, принято называть процессом-родителем (parent process), а вновь созданный процесс – процессом-ребенком (child process). Процессы-дети могут в свою очередь порождать новых детей и т. д., образуя, в общем случае, внутри системы набор генеалогических деревьев процессов – генеалогический лес. Пример генеалогического леса изображен на рисунке 2.4. Следует отметить, что все пользовательские процессы вместе с некоторыми процессами операционной системы принадлежат одному и тому же дереву леса. В ряде вычислительных систем лес вообще вырождается в одно такое дерево.

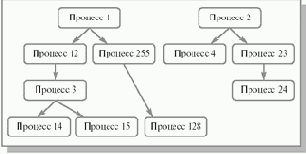

Рис. 2.4.  Упрощенный генеалогический лес процессов. Стрелочка означает отношение родитель–ребенок

При рождении процесса система заводит новый PCB с состоянием процесса рождение и начинает его заполнять. Новый процесс получает собственный уникальный идентификационный номер. Поскольку для хранения идентификационного номера процесса в операционной системе отводится ограниченное количество битов, для соблюдения уникальности номеров количество одновременно присутствующих в ней процессов должно быть ограничено. После завершения какого-либо процесса его освободившийся идентификационный номер может быть повторно использован для другого процесса.

Обычно для выполнения своих функций процесс-ребенок требует определенных ресурсов: памяти, файлов, устройств ввода-вывода и т.
д. Существует два подхода к их выделению. Новый процесс может получить в свое распоряжение некоторую часть родительских ресурсов, возможно разделяя с процессом-родителем и другими процессами-детьми права на них, или может получить свои ресурсы непосредственно от операционной системы. Информация о выделенных ресурсах заносится в PCB.

После наделения процесса-ребенка ресурсами необходимо занести в его адресное пространство программный код, значения данных, установить программный счетчик. Здесь также возможны два решения. В первом случае процесс-ребенок становится дубликатом процесса-родителя по регистровому и пользовательскому контекстам, при этом должен существовать способ определения, кто для кого из процессов-двойников является родителем. Во втором случае процесс-ребенок загружается новой программой из какого-либо файла. Операционная система Unix разрешает порождение процесса только первым способом; для запуска новой программы необходимо сначала создать копию процесса-родителя, а затем процесс-ребенок должен заменить свой пользовательский контекст с помощью специального системного вызова. Операционная система VAX/VMS допускает только второе решение. В Windows NT возможны оба варианта (в различных API).

Порождение нового процесса как дубликата процесса-родителя приводит к возможности существования программ (т. е. исполняемых файлов), для работы которых организуется более одного процесса. Возможность замены пользовательского контекста процесса по ходу его работы (т. е. загрузки для исполнения новой программы) приводит к тому, что в рамках одного и того же процесса может последовательно выполняться несколько различных программ.

После того как процесс наделен содержанием, в PCB дописывается оставшаяся информация, и состояние нового процесса изменяется на готовность. Осталось сказать несколько слов о том, как ведут себя процессы-родители после рождения процессов-детей. Процесс-родитель может продолжать свое выполнение одновременно с выполнением процесса-ребенка, а может ожидать завершения работы некоторых или всех своих "детей".



Мы не будем подробно останавливаться на причинах, которые могут привести к завершению жизненного цикла процесса. После того как процесс завершил свою работу, операционная система переводит его в состояние закончил исполнение и освобождает все ассоциированные с ним ресурсы, делая соответствующие записи в блоке управления процессом. При этом сам PCB не уничтожается, а остается в системе еще некоторое время. Это связано с тем, что процесс-родитель после завершения процесса-ребенка может запросить операционную систему о причине "смерти" порожденного им процесса и/или статистическую информацию о его работе. Подобная информация сохраняется в PCB отработавшего процесса до запроса процесса-родителя или до конца его деятельности, после чего все следы завершившегося процесса окончательно исчезают из системы. В операционной системе Unix процессы, находящиеся в состоянии закончил исполнение, принято называть процессами-зомби.

Следует заметить, что в ряде операционных систем (например, в VAX/VMS) гибель процесса-родителя приводит к завершению работы всех его "детей". В других операционных системах (например, в Unix) процессы-дети продолжают свое существование и после окончания работы процесса-родителя. При этом возникает необходимость изменения информации в PCB процессов-детей о породившем их процессе для того, чтобы генеалогический лес процессов оставался целостным. Рассмотрим следующий пример. Пусть процесс с номером 2515 был порожден процессом с номером 2001 и после завершения его работы остается в вычислительной системе неограниченно долго. Тогда не исключено, что номер 2001 будет использован операционной системой повторно для совсем другого процесса. Если не изменить информацию о процессе-родителе для процесса 2515, то генеалогический лес процессов окажется некорректным – процесс 2515 будет считать своим родителем новый процесс 2001, а процесс 2001 будет открещиваться от нежданного потомка. Как правило, "осиротевшие" процессы "усыновляются" одним из системных процессов, который порождается при старте операционной системы и функционирует все время, пока она работает.

Переключение контекста

До сих пор мы рассматривали операции над процессами изолированно, независимо друг от друга. В действительности же деятельность мультипрограммной операционной системы состоит из цепочек операций, выполняемых над различными процессами, и сопровождается переключением процессора с одного процесса на другой.

Давайте для примера упрощенно рассмотрим, как в реальности может протекать операция разблокирования процесса, ожидающего ввода-вывода (см. рис. 2.5). При исполнении процессором некоторого процесса (на рисунке – процесс 1) возникает прерывание от устройства ввода-вывода, сигнализирующее об окончании операций на устройстве. Над выполняющимся процессом производится операция приостановки. Далее операционная система разблокирует процесс, инициировавший запрос на ввод-вывод (на рисунке – процесс 2) и осуществляет запуск приостановленного или нового процесса, выбранного при выполнении планирования (на рисунке был выбран разблокированный процесс). Как мы видим, в результате обработки информации об окончании операции ввода-вывода возможна смена процесса, находящегося в состоянии исполнение.

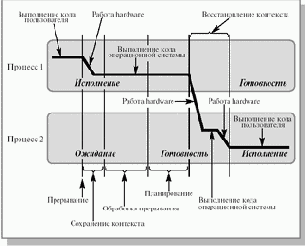

Рис. 2.5.  Выполнение операции разблокирования процесса. Использование термина "код пользователя" не ограничивает общности рисунка только пользовательскими процессами

Для корректного переключения процессора с одного процесса на другой необходимо сохранить контекст исполнявшегося процесса и восстановить контекст процесса, на который будет переключен процессор. Такая процедура сохранения/восстановления работоспособности процессов называется переключением контекста. Время, затраченное на переключение контекста, не используется вычислительной системой для совершения полезной работы и представляет собой накладные расходы, снижающие производительность системы. Оно меняется от машины к машине и обычно колеблется в диапазоне от 1 до 1000 микросекунд. Существенно сократить накладные расходы в современных операционных системах позволяет расширенная модель процессов, включающая в себя понятие threads of execution (нити исполнения или просто нити). Подробнее о нитях исполнения мы будем говорить в лекции 4 – "Кооперация процессов и основные аспекты ее логической организации".

Понятие процесса

В первой лекции, поясняя понятие "операционная система" и описывая способы построения операционных систем, мы часто применяли слова "программа" и "задание". Мы говорили: вычислительная система исполняет одну или несколько программ, операционная система планирует задания, программы могут обмениваться данными и т. д. Мы использовали эти термины в некотором общеупотребительном, житейском смысле, предполагая, что все читатели одинаково представляют себе, что подразумевается под ними в каждом конкретном случае. При этом одни и те же слова обозначали и объекты в статическом состоянии, не обрабатывающиеся вычислительной системой (например, совокупность файлов на диске), и объекты в динамическом состоянии, находящиеся в процессе исполнения. Это было возможно, пока мы говорили об общих свойствах операционных систем, не вдаваясь в подробности их внутреннего устройства и поведения, или о работе вычислительных систем первого-второго поколений, которые не могли обрабатывать более одной программы или одного задания одновременно, по сути дела не имея операционных систем. Но теперь мы начинаем знакомиться с деталями функционирования современных компьютерных систем, и нам придется уточнить терминологию.

Рассмотрим следующий пример. Два студента запускают программу извлечения квадратного корня. Один хочет вычислить квадратный корень из 4, а второй – из 1. С точки зрения студентов, запущена одна и та же программа; с точки зрения компьютерной системы, ей приходится заниматься двумя различными вычислительными процессами, так как разные исходные данные приводят к разному набору вычислений. Следовательно, на уровне происходящего внутри вычислительной системы мы не можем использовать термин "программа" в пользовательском смысле слова.

Рассматривая системы пакетной обработки, мы ввели понятие "задание" как совокупность программы, набора команд языка управления заданиями, необходимых для ее выполнения, и входных данных. С точки зрения студентов, они, подставив разные исходные данные, сформировали два различных задания.
Может быть, термин "задание" подойдет нам для описания внутреннего функционирования компьютерных систем? Чтобы выяснить это, давайте рассмотрим другой пример. Пусть оба студента пытаются извлечь корень квадратный из 1, то есть пусть они сформировали идентичные задания, но загрузили их в вычислительную систему со сдвигом по времени. В то время как одно из выполняемых заданий приступило к печати полученного значения и ждет окончания операции ввода-вывода, второе только начинает исполняться. Можно ли говорить об идентичности заданий внутри вычислительной системы в данный момент? Нет, так как состояние процесса их выполнения различно. Следовательно, и слово "задание" в пользовательском смысле не может применяться для описания происходящего в вычислительной системе.

Это происходит потому, что термины "программа" и "задание" предназначены для описания статических, неактивных объектов. Программа же в процессе исполнения является динамическим, активным объектом. По ходу ее работы компьютер обрабатывает различные команды и преобразует значения переменных. Для выполнения программы операционная система должна выделить определенное количество оперативной памяти, закрепить за ней определенные устройства ввода-вывода или файлы (откуда должны поступать входные данные и куда нужно доставить полученные результаты), то есть зарезервировать определенные ресурсы из общего числа ресурсов всей вычислительной системы. Их количество и конфигурация с течением времени могут изменяться. Для описания таких активных объектов внутри компьютерной системы вместо терминов "программа" и "задание" мы будем использовать новый термин – "процесс".

В ряде учебных пособий и монографий для простоты предлагается рассматривать процесс как абстракцию, характеризующую программу во время выполнения. На наш взгляд, эта рекомендация не совсем корректна. Понятие процесса характеризует некоторую совокупность набора исполняющихся команд, ассоциированных с ним ресурсов (выделенная для исполнения память или адресное пространство, стеки, используемые файлы и устройства ввода-вывода и т.


д.) и текущего момента его выполнения (значения регистров, программного счетчика, состояние стека и значения переменных), находящуюся под управлением операционной системы. Не существует взаимно-однозначного соответствия между процессами и программами, обрабатываемыми вычислительными системами. Как будет показано далее, в некоторых операционных системах для работы определенных программ может организовываться более одного процесса или один и тот же процесс может исполнять последовательно несколько различных программ. Более того, даже в случае обработки только одной программы в рамках одного процесса нельзя считать, что процесс представляет собой просто динамическое описание кода исполняемого файла, данных и выделенных для них ресурсов. Процесс находится под управлением операционной системы, поэтому в нем может выполняться часть кода ее ядра (не находящегося в исполняемом файле!), как в случаях, специально запланированных авторами программы (например, при использовании системных вызовов), так и в непредусмотренных ситуациях (например, при обработке внешних прерываний).

Process Control Block и контекст процесса

Для того чтобы операционная система могла выполнять операции над процессами, каждый процесс представляется в ней некоторой структурой данных. Эта структура содержит информацию, специфическую для данного процесса:

состояние, в котором находится процесс;программный счетчик процесса или, другими словами, адрес команды, которая должна быть выполнена для него следующей;содержимое регистров процессора;данные, необходимые для планирования использования процессора и управления памятью (приоритет процесса, размер и расположение адресного пространства и т. д.);учетные данные (идентификационный номер процесса, какой пользователь инициировал его работу, общее время использования процессора данным процессом и т. д.);сведения об устройствах ввода-вывода, связанных с процессом (например, какие устройства закреплены за процессом, таблицу открытых файлов).

Ее состав и строение зависят, конечно, от конкретной операционной системы. Во многих операционных системах информация, характеризующая процесс, хранится не в одной, а в нескольких связанных структурах данных. Эти структуры могут иметь различные наименования, содержать дополнительную информацию или, наоборот, лишь часть описанной информации. Для нас это не имеет значения. Для нас важно лишь то, что для любого процесса, находящегося в вычислительной системе, вся информация, необходимая для совершения операций над ним, доступна операционной системе. Для простоты изложения будем считать, что она хранится в одной структуре данных. Мы будем называть ее PCB (Process Control Block) или блоком управления процессом. Блок управления процессом является моделью процесса для операционной системы. Любая операция, производимая операционной системой над процессом, вызывает определенные изменения в PCB. В рамках принятой модели состояний процессов содержимое PCB между операциями остается постоянным.

Информацию, для хранения которой предназначен блок управления процессом, удобно для дальнейшего изложения разделить на две части. Содержимое всех регистров процессора (включая значение программного счетчика) будем называть регистровым контекстом процесса, а все остальное – системным контекстом процесса. Знания регистрового и системного контекстов процесса достаточно для того, чтобы управлять его работой в операционной системе, совершая над ним операции. Однако этого недостаточно для того, чтобы полностью охарактеризовать процесс. Операционную систему не интересует, какими именно вычислениями занимается процесс, т. е. какой код и какие данные находятся в его адресном пространстве. С точки зрения пользователя, наоборот, наибольший интерес представляет содержимое адресного пространства процесса, возможно, наряду с регистровым контекстом определяющее последовательность преобразования данных и полученные результаты. Код и данные, находящиеся в адресном пространстве процесса, будем называть его пользовательским контекстом. Совокупность регистрового, системного и пользовательского контекстов процесса для краткости принято называть просто контекстом процесса. В любой момент времени процесс полностью характеризуется своим контекстом.

Состояния процесса

При использовании такой абстракции все, что выполняется в вычислительных системах (не только программы пользователей, но и, возможно, определенные части операционных систем), организовано как набор процессов. Понятно, что реально на однопроцессорной компьютерной системе в каждый момент времени может исполняться только один процесс. Для мультипрограммных вычислительных систем псевдопараллельная обработка нескольких процессов достигается с помощью переключения процессора с одного процесса на другой. Пока один процесс выполняется, остальные ждут своей очереди.

Как видим, каждый процесс может находиться как минимум в двух состояниях: процесс исполняется и процесс не исполняется. Диаграмма состояний процесса в такой модели изображена на рис. 2.1.

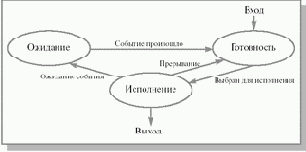

Рис. 2.1.  Простейшая диаграмма состояний процесса

Процесс, находящийся в состоянии процесс исполняется, через некоторое время может быть завершен операционной системой или приостановлен и снова переведен в состояние процесс не исполняется. Приостановка процесса происходит по двум причинам: для его дальнейшей работы потребовалось какое-либо событие (например, завершение операции ввода-вывода) или истек временной интервал, отведенный операционной системой для работы данного процесса. После этого операционная система по определенному алгоритму выбирает для исполнения один из процессов, находящихся в состоянии процесс не исполняется, и переводит его в состояние процесс исполняется. Новый процесс, появляющийся в системе, первоначально помещается в состояние процесс не исполняется.

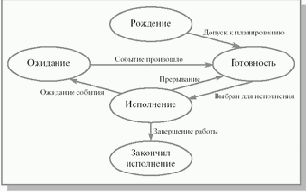

Это очень грубая модель, она не учитывает, в частности, то, что процесс, выбранный для исполнения, может все еще ждать события, из-за которого он был приостановлен, и реально к выполнению не готов. Для того чтобы избежать такой ситуации, разобьем состояние процесс не исполняется на два новых состояния: готовность и ожидание (см. рис. 2.2).

Рис. 2.2.  Более подробная диаграмма состояний процесса

Всякий новый процесс, появляющийся в системе, попадает в состояние готовность.
Операционная система, пользуясь каким- либо алгоритмом планирования, выбирает один из готовых процессов и переводит его в состояние исполнение. В состоянии исполнение происходит непосредственное выполнение программного кода процесса. Выйти из этого состояния процесс может по трем причинам:

операционная система прекращает его деятельность;он не может продолжать свою работу, пока не произойдет некоторое событие, и операционная система переводит его в состояние ожидание;в результате возникновения прерывания в вычислительной системе (например, прерывания от таймера по истечении предусмотренного времени выполнения) его возвращают в состояние готовность.

Из состояния ожидание процесс попадает в состояние готовность после того, как ожидаемое событие произошло, и он снова может быть выбран для исполнения.

Наша новая модель хорошо описывает поведение процессов во время их существования, но она не акцентирует внимания на появлении процесса в системе и его исчезновении. Для полноты картины нам необходимо ввести еще два состояния процессов: рождение и закончил исполнение (см. рис. 2.3).

Рис. 2.3.  Диаграмма состояний процесса, принятая в курсе

Теперь для появления в вычислительной системе процесс должен пройти через состояние рождение. При рождении процесс получает в свое распоряжение адресное пространство, в которое загружается программный код процесса; ему выделяются стек и системные ресурсы; устанавливается начальное значение программного счетчика этого процесса и т. д. Родившийся процесс переводится в состояние готовность. При завершении своей деятельности процесс из состояния исполнение попадает в состояние закончил исполнение.

В конкретных операционных системах состояния процесса могут быть еще более детализированы, могут появиться некоторые новые варианты переходов из одного состояния в другое. Так, например, модель состояний процессов для операционной системы Windows NT содержит 7 различных состояний, а для операционной системы Unix – 9. Тем не менее так или иначе, все операционные системы подчиняются изложенной выше модели.

Понятие процесса характеризует некоторую совокупность

Понятие процесса характеризует некоторую совокупность набора исполняющихся команд, ассоциированных с ним ресурсов и текущего момента его выполнения, находящуюся под управлением операционной системы. В любой момент процесс полностью описывается своим контекстом, состоящим из регистровой, системной и пользовательской частей. В операционной системе процессы представляются определенной структурой данных – PCB, отражающей содержание регистрового и системного контекстов. Процессы могут находиться в пяти основных состояниях: рождение, готовность, исполнение, ожидание, закончил исполнение. Из состояния в состояние процесс переводится операционной системой в результате выполнения над ним операций. Операционная система может выполнять над процессами следующие операции: создание процесса, завершение процесса, приостановка процесса, запуск процесса, блокирование процесса, разблокирование процесса, изменение приоритета процесса. Между операциями содержимое PCB не изменяется. Деятельность мультипрограммной операционной системы состоит из цепочек перечисленных операций, выполняемых над различными процессами, и сопровождается процедурами сохранения/восстановления работоспособности процессов, т. е. переключением контекста. Переключение контекста не имеет отношения к полезной работе, выполняемой процессами, и время, затраченное на него, сокращает полезное время работы процессора.

Алгоритмы планирования

Существует достаточно большой набор разнообразных алгоритмов планирования, которые предназначены для достижения различных целей и эффективны для разных классов задач. Многие из них могут использоваться на нескольких уровнях планирования. В этом разделе мы рассмотрим некоторые наиболее употребительные алгоритмы применительно к процессу кратковременного планирования.

First-Come, First-Served (FCFS)

Простейшим алгоритмом планирования является алгоритм, который принято обозначать аббревиатурой FCFS по первым буквам его английского названия – First-Come, First-Served (первым пришел, первым обслужен). Представим себе, что процессы, находящиеся в состоянии готовность, выстроены в очередь. Когда процесс переходит в состояние готовность, он, а точнее, ссылка на его PCB помещается в конец этой очереди. Выбор нового процесса для исполнения осуществляется из начала очереди с удалением оттуда ссылки на его PCB. Очередь подобного типа имеет в программировании специальное наименование – FIFO1), сокращение от First In, First Out (первым вошел,

первым вышел).

Такой алгоритм выбора процесса осуществляет невытесняющее планирование. Процесс, получивший в свое распоряжение процессор, занимает его до истечения текущего CPU burst. После этого для выполнения выбирается новый процесс из начала очереди.

Таблица 3.1.

ПроцессПродолжительность очередного CPU burst

p0	p1	p2
13	4	1

Преимуществом алгоритма FCFS является легкость его реализации, но в то же время он имеет и много недостатков. Рассмотрим следующий пример. Пусть в состоянии готовность находятся три процесса p0, p1 и p2, для которых известны времена их очередных CPU burst. Эти времена приведены в таблице 3.1. в некоторых условных единицах. Для простоты будем полагать, что вся деятельность процессов ограничивается использованием только одного промежутка CPU burst, что процессы не совершают операций ввода-вывода и что время переключения контекста так мало, что им можно пренебречь.

Если процессы расположены в очереди процессов, готовых к исполнению, в порядке p0, p1, p2, то картина их выполнения выглядит так, как показано на рисунке 3.2. Первым для выполнения выбирается процесс p0, который получает процессор на все время своего CPU burst, т. е. на 13 единиц времени. После его окончания в состояние исполнение переводится процесс p1, он занимает процессор на 4 единицы времени. И, наконец, возможность работать получает процесс p2.
Время ожидания для процесса p0 составляет 0 единиц времени, для процесса p1 – 13 единиц, для процесса p2 – 13 + 4 = 17 единиц. Таким образом, среднее время ожидания в этом случае – (0 + 13 + 17)/3 = 10 единиц времени. Полное

время выполнения для процесса p0 составляет 13 единиц времени, для процесса p1 – 13 + 4 = 17 единиц, для процесса p2 – 13 + 4 + 1 = 18 единиц. Среднее полное время выполнения оказывается равным (13 + 17 + 18)/3 = 16 единицам времени.

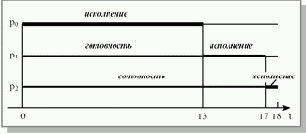

Рис. 3.2.  Выполнение процессов при порядке p0,p1,p2

Если те же самые процессы расположены в порядке p2, p1, p0, то картина их выполнения будет соответствовать рисунку 3.3. Время ожидания для процесса p0 равняется 5 единицам времени, для процесса p1 – 1 единице, для процесса p2 – 0 единиц. Среднее время ожидания составит (5 + 1 + 0)/3 = 2 единицы времени. Это в 5 (!) раз меньше, чем в предыдущем случае. Полное время выполнения для процесса p0 получается равным 18 единицам времени, для процесса p1 – 5 единицам, для процесса p2 – 1 единице. Среднее полное время выполнения составляет (18 + 5 + 1)/3 = 8 единиц времени, что почти в 2 раза меньше, чем при первой расстановке процессов.

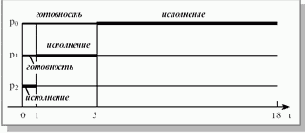

Рис. 3.3.  Выполнение процессов при порядке p2, p1, p0

Как мы видим, среднее время ожидания и среднее полное время выполнения для этого алгоритма существенно зависят от порядка расположения процессов в очереди. Если у нас есть процесс с длительным CPU burst, то короткие процессы, перешедшие в состояние готовность после длительного процесса, будут очень долго ждать начала выполнения. Поэтому алгоритм FCFS практически неприменим для систем разделения времени – слишком большим получается среднее время отклика в интерактивных процессах.

Гарантированное планирование

При интерактивной работе N пользователей в вычислительной системе можно применить алгоритм планирования, который гарантирует, что каждый из пользователей будет иметь в своем распоряжении ~1/N часть процессорного времени. Пронумеруем всех пользователей от 1 до N. Для каждого пользователя с номером i введем две величины: Ti – время нахождения пользователя в системе или, другими словами, длительность сеанса его общения с машиной и ?i – суммарное процессорное время уже выделенное всем его процессам в течение сеанса. Справедливым для пользователя было бы получение Ti/N процессорного времени. Если

?i<<Ti/N

то i-й пользователь несправедливо обделен процессорным временем. Если же

?i>>Ti/N

то система явно благоволит к пользователю с номером i. Вычислим для процессов каждого пользователя значение коэффициента справедливости

?iN/Ti

и будем предоставлять очередной квант времени готовому процессу с наименьшей величиной этого отношения. Предложенный алгоритм называют алгоритмом гарантированного планирования. К недостаткам этого алгоритма можно отнести невозможность предугадать поведение пользователей. Если некоторый пользователь отправится на пару часов пообедать и поспать, не прерывая сеанса работы, то по возвращении его процессы будут получать неоправданно много процессорного времени.

Критерии планирования и требования к алгоритмам

Для каждого уровня планирования процессов можно предложить много различных алгоритмов. Выбор конкретного алгоритма определяется классом задач, решаемых вычислительной системой, и целями, которых мы хотим достичь, используя планирование. К числу таких целей можно отнести следующие:

Справедливость – гарантировать каждому заданию или процессу определенную часть времени использования процессора в компьютерной системе, стараясь не допустить возникновения ситуации, когда процесс одного пользователя постоянно занимает процессор, в то время как процесс другого пользователя фактически не начинал выполняться.Эффективность – постараться занять процессор на все 100% рабочего времени, не позволяя ему простаивать в ожидании процессов, готовых к исполнению. В реальных вычислительных системах загрузка процессора колеблется от 40 до 90%.Сокращение полного времени выполнения (turnaround time) – обеспечить минимальное время между стартом процесса или постановкой задания в очередь для загрузки и его завершением.Сокращение времени ожидания (waiting time) – сократить время, которое проводят процессы в состоянии готовность и задания в очереди для загрузки.Сокращение времени отклика (response time) – минимизировать время, которое требуется процессу в интерактивных системах для ответа на запрос пользователя.

Независимо от поставленных целей планирования желательно также, чтобы алгоритмы обладали следующими свойствами.

Были предсказуемыми. Одно и то же задание должно выполняться приблизительно за одно и то же время. Применение алгоритма планирования не должно приводить, к примеру, к извлечению квадратного корня из 4 за сотые доли секунды при одном запуске и за несколько суток – при втором запуске.Были связаны с минимальными накладными расходами. Если на каждые 100 миллисекунд, выделенные процессу для использования процессора, будет приходиться 200 миллисекунд на определение того, какой именно процесс получит процессор в свое распоряжение, и на переключение контекста, то такой алгоритм, очевидно, применять не стоит.Равномерно загружали ресурсы вычислительной системы, отдавая предпочтение тем процессам, которые будут занимать малоиспользуемые ресурсы. Обладали масштабируемостью, т. е. не сразу теряли работоспособность при увеличении нагрузки. Например, рост количества процессов в системе в два раза не должен приводить к увеличению полного времени выполнения процессов на порядок.

Многие из приведенных выше целей и свойств являются противоречивыми. Улучшая работу алгоритма с точки зрения одного критерия, мы ухудшаем ее с точки зрения другого. Приспосабливая алгоритм под один класс задач, мы тем самым дискриминируем задачи другого класса. "В одну телегу впрячь не можно коня и трепетную лань". Ничего не поделаешь. Такова жизнь.

Многоуровневые очереди (Multilevel Queue)

Для систем, в которых процессы могут быть легко рассортированы по разным группам, был разработан другой класс алгоритмов планирования. Для каждой группы процессов создается своя очередь процессов, находящихся в состоянии готовность (см. рис. 3.5). Этим очередям приписываются фиксированные приоритеты. Например, приоритет очереди системных процессов устанавливается выше, чем приоритет очередей пользовательских процессов. А приоритет очереди процессов, запущенных студентами, ниже, чем для очереди процессов, запущенных преподавателями. Это значит, что ни один пользовательский процесс не будет выбран для исполнения, пока есть хоть один готовый системный процесс, и ни один студенческий процесс не получит в свое распоряжение процессор, если есть процессы преподавателей, готовые к исполнению. Внутри этих очередей для планирования могут применяться самые разные алгоритмы. Так, например, для больших счетных процессов, не требующих взаимодействия с пользователем (фоновых процессов), может использоваться алгоритм FCFS, а для интерактивных процессов – алгоритм RR. Подобный подход, получивший название многоуровневых очередей, повышает гибкость планирования: для процессов с различными характеристиками применяется наиболее подходящий им алгоритм.

Рис. 3.5.  Несколько очередей планирования

Многоуровневые очереди с обратной связью (Multilevel Feedback Queue)

Дальнейшим развитием алгоритма многоуровневых очередей является добавление к нему механизма обратной связи. Здесь процесс не постоянно приписан к определенной очереди, а может мигрировать из одной очереди в другую в зависимости от своего поведения.

Для простоты рассмотрим ситуацию, когда процессы в состоянии готовность организованы в 4 очереди, как на рисунке 3.6. Планирование процессов между очередями осуществляется на основе вытесняющего приоритетного механизма. Чем выше на рисунке располагается очередь, тем выше ее приоритет. Процессы в очереди 1 не могут исполняться, если в очереди 0 есть хотя бы один процесс. Процессы в очереди 2 не будут выбраны для выполнения, пока есть хоть один процесс в очередях 0 и 1. И наконец, процесс в очереди 3 может получить процессор в свое распоряжение только тогда, когда очереди 0, 1 и 2 пусты. Если при работе процесса появляется другой процесс в какой-либо более приоритетной очереди, исполняющийся процесс вытесняется новым. Планирование процессов внутри очередей 0–2 осуществляется с использованием алгоритма RR, планирование процессов в очереди 3 основывается на алгоритме FCFS.

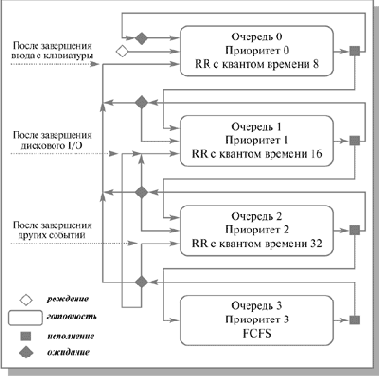

Рис. 3.6.  Схема миграции процессов в многоуровневых очередях планирования с обратной связью. Вытеснение процессов более приоритетными процессами и завершение процессов на схеме не показано

Родившийся процесс поступает в очередь 0. При выборе на исполнение он получает в свое распоряжение квант времени размером 8 единиц. Если продолжительность его CPU burst меньше этого кванта времени, процесс остается в очереди 0. В противном случае он переходит в очередь 1. Для процессов из очереди 1 квант времени имеет величину 16. Если процесс не укладывается в это время, он переходит в очередь 2. Если укладывается – остается в очереди 1. В очереди 2 величина кванта времени составляет 32 единицы. Если для непрерывной работы процесса и этого мало, процесс поступает в очередь 3, для которой квантование времени не применяется и, при отсутствии готовых процессов в других очередях, может исполняться до окончания своего CPU burst.
Чем больше значение продолжительности CPU burst, тем в менее приоритетную очередь попадает процесс, но тем на большее процессорное время он может рассчитывать. Таким образом, через некоторое время все процессы, требующие малого времени работы процессора, окажутся размещенными в высокоприоритетных очередях, а все процессы, требующие большого счета и с низкими запросами к времени отклика, – в низкоприоритетных.

Миграция процессов в обратном направлении может осуществляться по различным принципам. Например, после завершения ожидания ввода с клавиатуры процессы из очередей 1, 2 и 3 могут помещаться в очередь 0, после завершения дисковых операций ввода-вывода процессы из очередей 2 и 3 могут помещаться в очередь 1, а после завершения ожидания всех других событий – из очереди 3 в очередь 2. Перемещение процессов из очередей с низкими приоритетами в очереди с высокими приоритетами позволяет более полно учитывать изменение поведения процессов с течением времени.

Многоуровневые очереди с обратной связью представляют собой наиболее общий подход к планированию процессов из числа подходов, рассмотренных нами. Они наиболее трудны в реализации, но в то же время обладают наибольшей гибкостью. Понятно, что существует много других разновидностей такого способа планирования, помимо варианта, приведенного выше. Для полного описания их конкретного воплощения необходимо указать:

Количество очередей для процессов, находящихся в состоянии готовность.Алгоритм планирования, действующий между очередями.Алгоритмы планирования, действующие внутри очередей.Правила помещения родившегося процесса в одну из очередей.Правила перевода процессов из одной очереди в другую.

Изменяя какой-либо из перечисленных пунктов, мы можем существенно менять поведение вычислительной системы.

На этом мы прекращаем рассмотрение различных алгоритмов планирования процессов, ибо, как было сказано: "Нельзя объять необъятное".



Чем больше значение продолжительности CPU burst, тем в менее приоритетную очередь попадает процесс, но тем на большее процессорное время он может рассчитывать. Таким образом, через некоторое время все процессы, требующие малого времени работы процессора, окажутся размещенными в высокоприоритетных очередях, а все процессы, требующие большого счета и с низкими запросами к времени отклика, – в низкоприоритетных.

Миграция процессов в обратном направлении может осуществляться по различным принципам. Например, после завершения ожидания ввода с клавиатуры процессы из очередей 1, 2 и 3 могут помещаться в очередь 0, после завершения дисковых операций ввода-вывода процессы из очередей 2 и 3 могут помещаться в очередь 1, а после завершения ожидания всех других событий – из очереди 3 в очередь 2. Перемещение процессов из очередей с низкими приоритетами в очереди с высокими приоритетами позволяет более полно учитывать изменение поведения процессов с течением времени.

Многоуровневые очереди с обратной связью представляют собой наиболее общий подход к планированию процессов из числа подходов, рассмотренных нами. Они наиболее трудны в реализации, но в то же время обладают наибольшей гибкостью. Понятно, что существует много других разновидностей такого способа планирования, помимо варианта, приведенного выше. Для полного описания их конкретного воплощения необходимо указать:

Количество очередей для процессов, находящихся в состоянии готовность.Алгоритм планирования, действующий между очередями.Алгоритмы планирования, действующие внутри очередей.Правила помещения родившегося процесса в одну из очередей.Правила перевода процессов из одной очереди в другую.

Изменяя какой-либо из перечисленных пунктов, мы можем существенно менять поведение вычислительной системы.

На этом мы прекращаем рассмотрение различных алгоритмов планирования процессов, ибо, как было сказано: "Нельзя объять необъятное".

Параметры планирования

Для осуществления поставленных целей разумные алгоритмы планирования должны опираться на какие-либо характеристики процессов в системе, заданий в очереди на загрузку, состояния самой вычислительной системы, иными словами, на параметры планирования. В этом разделе мы опишем ряд таких параметров, не претендуя на полноту изложения.

Все параметры планирования можно разбить на две большие группы: статические параметры и динамические параметры. Статические параметры не изменяются в ходе функционирования вычислительной системы, динамические же, напротив, подвержены постоянным изменениям.

К статическим параметрам вычислительной системы можно отнести предельные значения ее ресурсов (размер оперативной памяти, максимальное количество памяти на диске для осуществления свопинга, количество подключенных устройств ввода-вывода и т. п.). Динамические параметры системы описывают количество свободных ресурсов на данный момент.

К статическим параметрам процессов относятся характеристики, как правило присущие заданиям уже на этапе загрузки.

Каким пользователем запущен процесс или сформировано задание.Насколько важной является поставленная задача, т. е. каков приоритет ее выполнения.Сколько процессорного времени запрошено пользователем для решения задачи.Каково соотношение процессорного времени и времени, необходимого для осуществления операций ввода-вывода.Какие ресурсы вычислительной системы (оперативная память, устройства ввода-вывода, специальные библиотеки и системные программы и т. д.) и в каком количестве необходимы заданию.

Алгоритмы долгосрочного планирования используют в своей работе статические и динамические параметры вычислительной системы и статические параметры процессов (динамические параметры процессов на этапе загрузки заданий еще не известны). Алгоритмы краткосрочного и среднесрочного планирования дополнительно учитывают и динамические характеристики процессов. Для среднесрочного планирования в качестве таких характеристик может использоваться следующая информация:

сколько времени прошло с момента выгрузки процесса на диск или его загрузки в оперативную память;сколько оперативной памяти занимает процесс;сколько процессорного времени уже предоставлено процессу.

Рис. 3.1.  Фрагмент деятельности процесса с выделением промежутков непрерывного использования процессора и ожидания ввода-вывода
Для краткосрочного планирования нам понадобится ввести еще два динамических параметра. Деятельность любого процесса можно представить как последовательность циклов использования процессора и ожидания завершения операций ввода-вывода. Промежуток времени непрерывного использования процессора носит название CPU burst, а промежуток времени непрерывного ожидания ввода-вывода – I/O burst. На рисунке 3.1. показан фрагмент деятельности некоторого процесса на псевдоязыке программирования с выделением указанных промежутков. Для краткости мы будем использовать термины CPU burst и I/O burst без перевода. Значения продолжительности последних и очередных CPU burst и I/O burst являются важными динамическими параметрами процесса.

Приоритетное планирование

Алгоритмы SJF и гарантированного планирования представляют собой частные случаи приоритетного планирования. При приоритетном планировании каждому процессу присваивается определенное числовое значение – приоритет, в соответствии с которым ему выделяется процессор. Процессы с одинаковыми приоритетами планируются в порядке FCFS. Для алгоритма SJF в качестве такого приоритета выступает оценка продолжительности следующего CPU burst. Чем меньше значение этой оценки, тем более высокий приоритет имеет процесс. Для алгоритма гарантированного планирования приоритетом служит вычисленный коэффициент справедливости. Чем он меньше, тем больше у процесса приоритет.

Алгоритмы назначения приоритетов процессов могут опираться как на внутренние параметры, связанные с происходящим внутри вычислительной системы, так и на внешние по отношению к ней. К внутренним параметрам относятся различные количественные и качественные характеристики процесса такие как: ограничения по времени использования процессора, требования к размеру памяти, число открытых файлов и используемых устройств ввода-вывода, отношение средних продолжительностей I/O burst к CPU burst и т. д. Алгоритмы SJF и гарантированного планирования используют внутренние параметры. В качестве внешних параметров могут выступать важность процесса для достижения каких-либо целей, стоимость оплаченного процессорного времени и другие политические факторы. Высокий внешний приоритет может быть присвоен задаче лектора или того, кто заплатил $100 за работу в течение одного часа.

Планирование с использованием приоритетов может быть как вытесняющим, так и невытесняющим. При вытесняющем планировании процесс с более высоким приоритетом, появившийся в очереди готовых процессов, вытесняет исполняющийся процесс с более низким приоритетом. В случае невытесняющего планирования он просто становится в начало очереди готовых процессов. Давайте рассмотрим примеры использования различных режимов приоритетного планирования.

Пусть в очередь процессов, находящихся в состоянии готовность, поступают те же процессы, что и в примере для вытесняющего алгоритма SJF, только им дополнительно еще присвоены приоритеты (см.
табл. 3.8.). В вычислительных системах не существует определенного соглашения, какое значение приоритета – 1 или 4 считать более приоритетным. Во избежание путаницы, во всех наших примерах мы будем предполагать, что большее значение соответствует меньшему приоритету, т. е. наиболее приоритетным в нашем примере является процесс p3, а наименее приоритетным – процесс p0.

Таблица 3.8. ПроцессВремя появления в очередиПродолжительность очередного CPU burstПриоритетp0p1p2p3

0	6	4
2	2	3
6	7	2
0	5	1

Как будут вести себя процессы при использовании невытесняющего приоритетного планирования? Первым для выполнения в момент времени t = 0 выбирается процесс p3, как обладающий наивысшим приоритетом. После его завершения в момент времени t = 5 в очереди процессов, готовых к исполнению, окажутся два процесса p0 и p1. Больший приоритет из них у процесса p1, он и начнет выполняться (см. табл. 3.9.). Затем в момент времени t = 8 для исполнения будет избран процесс p2, и лишь потом – процесс p0.

Таблица 3.9. Времяp0p1p2p3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Г

Г

Г

Г

Г

Г

Г

Г

Г

Г

Г

Г

Г

Г

И

И

И

И

И

И

Г

Г

Г

И

И

Г

И

И

И

И

И

И

И

И

И

И

И

И

Иным будет предоставление процессора процессам в случае вытесняющего приоритетного планирования (см. табл. 3.10.). Первым, как и в предыдущем случае, начнет исполняться процесс p3, а по его окончании – процесс p1. Однако в момент времени t = 6 он будет вытеснен процессом p2 и продолжит свое выполнение только в момент времени t = 13. Последним, как и раньше, будет исполняться процесс p0.

Таблица 3.10. Времяp0p1p2p3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Г

Г

Г

Г

Г

Г

Г

Г

Г

Г

Г

Г

Г

Г

И

И

И

И

И

И

Г

Г

Г

И

Г

Г

Г

Г

Г

Г

Г

И

И

И

И

И

И

И

И

И

И

И

И

И

В рассмотренном выше примере приоритеты процессов с течением времени не изменялись. Такие приоритеты принято называть статическими. Механизмы статической приоритетности легко реализовать, и они сопряжены с относительно небольшими издержками на выбор наиболее приоритетного процесса.


Однако статические приоритеты не реагируют на изменения ситуации в вычислительной системе, которые могут сделать желательной корректировку порядка исполнения процессов. Более гибкими являются динамические приоритеты процессов, изменяющие свои значения по ходу исполнения процессов. Начальное значение динамического приоритета, присвоенное процессу, действует в течение лишь короткого периода времени, после чего ему назначается новое, более подходящее значение. Изменение динамического приоритета процесса является единственной операцией над процессами, которую мы до сих пор не рассмотрели. Как правило, изменение приоритета процессов проводится согласованно с совершением каких-либо других операций: при рождении нового процесса, при разблокировке или блокировании процесса, по истечении определенного кванта времени или по завершении процесса. Примерами алгоритмов с динамическими приоритетами являются алгоритм SJF и алгоритм гарантированного планирования. Схемы с динамической приоритетностью гораздо сложнее в реализации и связаны с большими издержками по сравнению со статическими схемами. Однако их использование предполагает, что эти издержки оправдываются улучшением работы системы.

Главная проблема приоритетного планирования заключается в том, что при ненадлежащем выборе механизма назначения и изменения приоритетов низкоприоритетные процессы могут не запускаться неопределенно долгое время. Обычно случается одно из двух. Или они все же дожидаются своей очереди на исполнение (в девять часов утра в воскресенье, когда все приличные программисты ложатся спать). Или вычислительную систему приходится выключать, и они теряются (при остановке IBM 7094 в Массачусетском технологическом институте в 1973 году были найдены процессы, запущенные в 1967 году и ни разу с тех пор не исполнявшиеся). Решение этой проблемы может быть достигнуто с помощью увеличения со временем значения приоритета процесса, находящегося в состоянии готовность. Пусть изначально процессам присваиваются приоритеты от 128 до 255.Каждый раз по истечении определенного промежутка времени значения приоритетов готовых процессов уменьшаются на 1. Процессу, побывавшему в состоянии исполнение, присваивается первоначальное значение приоритета. Даже такая грубая схема гарантирует, что любому процессу в разумные сроки будет предоставлено право на исполнение.

Round Robin (RR)

Модификацией алгоритма FCFS является алгоритм, получивший название Round Robin (Round Robin – это вид детской карусели в США) или сокращенно RR. По сути дела, это тот же самый алгоритм, только реализованный в режиме вытесняющего планирования. Можно представить себе все множество готовых процессов организованным циклически – процессы сидят на карусели. Карусель вращается так, что каждый процесс находится около процессора небольшой фиксированный квант времени, обычно 10 – 100 миллисекунд (см. рис. 3.4.). Пока процесс находится рядом с процессором, он получает процессор в свое распоряжение и может исполняться.

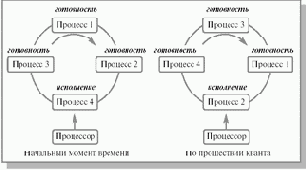

Рис. 3.4.  Процессы на карусели

Реализуется такой алгоритм так же, как и предыдущий, с помощью организации процессов, находящихся в состоянии готовность, в очередь FIFO. Планировщик выбирает для очередного исполнения процесс, расположенный в начале очереди, и устанавливает таймер для генерации прерывания по истечении определенного кванта времени. При выполнении процесса возможны два варианта.

Время непрерывного использования процессора, необходимое процессу (остаток текущего CPU burst), меньше или равно продолжительности кванта времени. Тогда процесс по своей воле освобождает процессор до истечения кванта времени, на исполнение поступает новый процесс из начала очереди, и таймер начинает отсчет кванта заново.Продолжительность остатка текущего CPU burst процесса больше, чем квант времени. Тогда по истечении этого кванта процесс прерывается таймером и помещается в конец очереди процессов, готовых к исполнению, а процессор выделяется для использования процессу, находящемуся в ее начале.

Рассмотрим предыдущий пример с порядком процессов p0, p1, p2 и величиной кванта времени равной 4. Выполнение этих процессов иллюстрируется таблицей 3.2. Обозначение "И" используется в ней для процесса, находящегося в состоянии исполнение, обозначение "Г" – для процессов в состоянии готовность, пустые ячейки соответствуют завершившимся процессам. Состояния процессов показаны на протяжении соответствующей единицы времени, т.
е. колонка с номером 1 соответствует промежутку времени от 0 до 1.

Таблица 3.2. Времяp0p1p2

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

И

И

И

И

Г

Г

Г

Г

Г

И

И

И

И

И

И

И

И

И

Г

Г

Г

Г

И

И

И

И

Г

Г

Г

Г

Г

Г

Г

Г

И

Первым для исполнения выбирается процесс p0. Продолжительность его CPU burst больше, чем величина кванта времени, и поэтому процесс исполняется до истечения кванта, т. е. в течение 4 единиц времени. После этого он помещается в конец очереди готовых к исполнению процессов, которая принимает вид p1, p2, p0. Следующим начинает выполняться процесс p1. Время его исполнения совпадает с величиной выделенного кванта, поэтому процесс работает до своего завершения. Теперь очередь процессов в состоянии готовность состоит из двух процессов, p2 и p0. Процессор выделяется процессу p2. Он завершается до истечения отпущенного ему процессорного времени, и очередные кванты отмеряются процессу p0 – единственному не закончившему к этому моменту свою работу. Время ожидания для процесса p0 (количество символов "Г" в соответствующей строке) составляет 5 единиц времени, для процесса p1 – 4 единицы времени, для процесса p2 – 8 единиц времени. Таким образом, среднее время ожидания для этого алгоритма получается равным (5 + 4 + 8)/3 = 5,6(6) единицы времени. Полное время выполнения для процесса p0 (количество непустых столбцов в соответствующей строке) составляет 18 единиц времени, для процесса p1 – 8 единиц, для процесса p2 – 9 единиц. Среднее полное время выполнения оказывается равным (18 + 8 + 9)/3 = 11,6(6) единицы времени.

Легко увидеть, что среднее время ожидания и среднее полное время выполнения для обратного порядка процессов не отличаются от соответствующих времен для алгоритма FCFS и составляют 2 и 6 единиц времени соответственно.

На производительность алгоритма RR сильно влияет величина кванта времени. Рассмотрим тот же самый пример с порядком процессов p0, p1, p2 для величины кванта времени, равной 1 (см. табл. 3.3.). Время ожидания для процесса p0 составит 5 единиц времени, для процесса p1 – тоже 5 единиц, для процесса p2 – 2 единицы.


В этом случае среднее время ожидания получается равным (5 + 5 + 2)/3 = 4 единицам времени. Среднее полное время исполнения составит (18 + 9 + 3)/3 = 10 единиц времени.

Таблица 3.3. Времяp0p1p2

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

И

Г

Г

И

Г

И

Г

И

Г

И

И

И

И

И

И

И

И

И

Г

И

Г

Г

И

Г

И

Г

И

Г

Г

И

При очень больших величинах кванта времени, когда каждый процесс успевает завершить свой CPU burst до возникновения прерывания по времени, алгоритм RR вырождается в алгоритм FCFS. При очень малых величинах создается иллюзия того, что каждый из n процессов работает на собственном виртуальном процессоре с производительностью ~ 1/n от производительности реального процессора. Правда, это справедливо лишь при теоретическом анализе при условии пренебрежения временами переключения контекста процессов. В реальных условиях при слишком малой величине кванта времени и, соответственно, слишком частом переключении контекста накладные расходы на переключение резко снижают производительность системы.

Shortest-Job-First (SJF)

При рассмотрении алгоритмов FCFS и RR мы видели, насколько существенным для них является порядок расположения процессов в очереди процессов, готовых к исполнению. Если короткие задачи расположены в очереди ближе к ее началу, то общая производительность этих алгоритмов значительно возрастает. Если бы мы знали время следующих CPU burst для процессов, находящихся в состоянии готовность, то могли бы выбрать для исполнения не процесс из начала очереди, а процесс с минимальной длительностью CPU burst. Если же таких процессов два или больше, то для выбора одного из них можно использовать уже известный нам алгоритм FCFS. Квантование времени при этом не применяется. Описанный алгоритм получил название "кратчайшая работа первой" или Shortest Job First (SJF).

SJF-алгоритм краткосрочного планирования может быть как вытесняющим, так и невытесняющим. При невытесняющем SJF-планировании процессор предоставляется избранному процессу на все необходимое ему время, независимо от событий, происходящих в вычислительной системе. При вытесняющем SJF-планировании учитывается появление новых процессов в очереди готовых к исполнению (из числа вновь родившихся или разблокированных) во время работы выбранного процесса. Если CPU burst нового процесса меньше, чем остаток CPU burst у исполняющегося, то исполняющийся процесс вытесняется новым.

Рассмотрим пример работы невытесняющего алгоритма SJF. Пусть в состоянии готовность находятся четыре процесса, p0, p1, p2 и p3, для которых известны времена их очередных CPU burst. Эти времена приведены в таблице 3.4. Как и прежде, будем полагать, что вся деятельность процессов ограничивается использованием только одного промежутка CPU burst, что процессы не совершают операций ввода-вывода и что временем переключения контекста можно пренебречь.

Таблица 3.4.

ПроцессПродолжительность очередного CPU burst

p0	p1	p2	p3
5	3	7	1

При использовании невытесняющего алгоритма SJF первым для исполнения будет выбран процесс p3, имеющий наименьшее значение продолжительности очередного CPU burst.
После его завершения для исполнения выбирается процесс p1, затем p0 и, наконец, p2. Эта картина отражена в таблице 3.5.

Таблица 3.5. Времяp0p1p2p3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Г

Г

Г

Г

И

И

И

И

И

Г

И

И

И

Г

Г

Г

Г

Г

Г

Г

Г

Г

И

И

И

И

И

И

И

И

Как мы видим, среднее время ожидания для алгоритма SJF составляет (4 + 1 + 9 + 0)/4 = 3,5 единицы времени. Легко посчитать, что для алгоритма FCFS при порядке процессов p0, p1, p2, p3 эта величина будет равняться (0 + 5 + 8 + 15)/4 = 7 единицам времени, т. е. будет в два раза больше, чем для алгоритма SJF. Можно показать, что для заданного набора процессов (если в очереди не появляются новые процессы) алгоритм SJF является оптимальным с точки зрения минимизации среднего времени ожидания среди класса невытесняющих алгоритмов.

Для рассмотрения примера вытесняющего SJF планирования мы возьмем ряд процессов p0, p1, p2 и p3 с различными временами CPU burst и различными моментами их появления в очереди процессов, готовых к исполнению (см. табл. 3.6.).

Таблица 3.6. ПроцессВремя появления в очереди очередного CPU burstПродолжительностьp0p1p2p3

0	6
2	2
6	7
0	5

В начальный момент времени в состоянии готовность находятся только два процесса, p0 и p3. Меньшее время очередного CPU burst оказывается у процесса p3, поэтому он и выбирается для исполнения (см. таблицу 3.7.). По прошествии 2 единиц времени в систему поступает процесс p1. Время его CPU burst меньше, чем остаток CPU burst у процесса p3, который вытесняется из состояния исполнение и переводится в состояние готовность. По прошествии еще 2 единиц времени процесс p1 завершается, и для исполнения вновь выбирается процесс p3. В момент времени t = 6 в очереди процессов, готовых к исполнению, появляется процесс p2, но поскольку ему для работы нужно 7 единиц времени, а процессу p3

осталось трудиться всего 1 единицу времени, то процесс p3 остается в состоянии исполнение. После его завершения в момент времени t = 7 в очереди находятся процессы p0 и p2, из которых выбирается процесс p0.


Наконец, последним получит возможность выполняться процесс p2.

Таблица 3.7. Времяp0p1p2p3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Г

Г

Г

Г

Г

Г

Г

И

И

И

И

И

И

И

И

Г

Г

Г

Г

Г

Г

Г

И

И

И

И

И

И

И

И

И

Г

Г

И

И

И

Основную сложность при реализации алгоритма SJF представляет невозможность точного знания продолжительности очередного CPU burst для исполняющихся процессов. В пакетных системах количество процессорного времени, необходимое заданию для выполнения, указывает пользователь при формировании задания. Мы можем брать эту величину для осуществления долгосрочного SJF-планирования. Если пользователь укажет больше времени, чем ему нужно, он будет ждать результата дольше, чем мог бы, так как задание будет загружено в систему позже. Если же он укажет меньшее количество времени, задача может не досчитаться до конца. Таким образом, в пакетных системах решение задачи оценки времени использования процессора перекладывается на плечи пользователя. При краткосрочном планировании мы можем делать только прогноз длительности следующего CPU burst, исходя из предыстории работы процесса. Пусть ?(n) – величина n-го CPU burst, T(n + 1) – предсказываемое значение для n + 1-го CPU burst, – некоторая величина в диапазоне от 0 до 1.

Определим рекуррентное соотношение

T(n+1)= ?(n)+(1-)T(n)

T(0) положим произвольной константой. Первое слагаемое учитывает последнее поведение процесса, тогда как второе слагаемое учитывает его предысторию. При = 0 мы перестаем следить за последним поведением процесса, фактически полагая

T(n)= T(n+1)=...=T(0)

т. е. оценивая все CPU burst одинаково, исходя из некоторого начального предположения.

Положив = 1, мы забываем о предыстории процесса. В этом случае мы полагаем, что время очередного CPU burst будет совпадать со временем последнего CPU burst:

T(n+1)= ?(n)

Обычно выбирают = 1/2 для равноценного учета последнего поведения и предыстории. Надо отметить, что такой выбор удобен и для быстрой организации вычисления оценки T(n + 1). Для подсчета новой оценки нужно взять старую оценку, сложить с измеренным временем CPU burst и полученную сумму разделить на 2, например, сдвинув ее на 1 бит вправо.Полученные оценки T(n + 1) применяются как продолжительности очередных промежутков времени непрерывного использования процессора для краткосрочного SJF-планирования.

Уровни планирования

В первой лекции, рассматривая эволюцию компьютерных систем, мы говорили о двух видах планирования в вычислительных системах: планировании заданий и планировании использования процессора. Планирование заданий появилось в пакетных системах после того, как для хранения сформированных пакетов заданий начали использоваться магнитные диски. Магнитные диски, являясь устройствами прямого доступа, позволяют загружать задания в компьютер в произвольном порядке, а не только в том, в котором они были записаны на диск. Изменяя порядок загрузки заданий в вычислительную систему, можно повысить эффективность ее использования. Процедуру выбора очередного задания для загрузки в машину, т. е. для порождения соответствующего процесса, мы и назвали планированием заданий. Планирование использования процессора впервые возникает в мультипрограммных вычислительных системах, где в состоянии готовность могут одновременно находиться несколько процессов. Именно для процедуры выбора из них одного процесса, который получит процессор в свое распоряжение, т. е. будет переведен в состояние исполнение, мы использовали это словосочетание. Теперь, познакомившись с концепцией процессов в вычислительных системах, оба вида планирования мы будем рассматривать как различные уровни планирования процессов.

Планирование заданий используется в качестве долгосрочного планирования процессов. Оно отвечает за порождение новых процессов в системе, определяя ее степень мультипрограммирования, т. е. количество процессов, одновременно находящихся в ней. Если степень мультипрограммирования системы поддерживается постоянной, т. е. среднее количество процессов в компьютере не меняется, то новые процессы могут появляться только после завершения ранее загруженных. Поэтому долгосрочное планирование осуществляется достаточно редко, между появлением новых процессов могут проходить минуты и даже десятки минут. Решение о выборе для запуска того или иного процесса оказывает влияние на функционирование вычислительной системы на протяжении достаточно длительного времени.
Отсюда и название этого уровня планирования – долгосрочное. В некоторых операционных системах долгосрочное планирование сведено к минимуму или отсутствует вовсе. Так, например, во многих интерактивных системах разделения времени порождение процесса происходит сразу после появления соответствующего запроса. Поддержание разумной степени мультипрограммирования осуществляется за счет ограничения количества пользователей, которые могут работать в системе, и особенностей человеческой психологии. Если между нажатием на клавишу и появлением символа на экране проходит 20–30 секунд, то многие пользователи предпочтут прекратить работу и продолжить ее, когда система будет менее загружена.

Планирование использования процессора применяется в качестве краткосрочного планирования процессов. Оно проводится, к примеру, при обращении исполняющегося процесса к устройствам ввода-вывода или просто по завершении определенного интервала времени. Поэтому краткосрочное планирование осуществляется, как правило, не реже одного раза в 100 миллисекунд. Выбор нового процесса для исполнения оказывает влияние на функционирование системы до наступления очередного аналогичного события, т. е. в течение короткого промежутка времени, чем и обусловлено название этого уровня планирования – краткосрочное.

В некоторых вычислительных системах бывает выгодно для повышения производительности временно удалить какой-либо частично выполнившийся процесс из оперативной памяти на диск, а позже вернуть его обратно для дальнейшего выполнения. Такая процедура в англоязычной литературе получила название swapping, что можно перевести на русский язык как "перекачка", хотя в специальной литературе оно употребляется без перевода – свопинг. Когда и какой из процессов нужно перекачать на диск и вернуть обратно, решается дополнительным промежуточным уровнем планирования процессов – среднесрочным.

Вытесняющее и невытесняющее планирование

Процесс планирования осуществляется частью операционной системы, называемой планировщиком. Планировщик может принимать решения о выборе для исполнения нового процесса из числа находящихся в состоянии готовность в следующих четырех случаях.

Когда процесс переводится из состояния исполнение в состояние закончил исполнение.Когда процесс переводится из состояния исполнение в состояние ожидание.Когда процесс переводится из состояния исполнение в состояние готовность (например, после прерывания от таймера).Когда процесс переводится из состояния ожидание в состояние готовность (завершилась операция ввода-вывода или произошло другое событие). Подробно процедура такого перевода рассматривалась в лекции 2 (раздел "Переключение контекста"), где мы показали, почему при этом возникает возможность смены процесса, находящегося в состоянии исполнение.

В случаях 1 и 2 процесс, находившийся в состоянии исполнение, не может дальше исполняться, и операционная система вынуждена осуществлять планирование выбирая новый процесс для выполнения. В случаях 3 и 4 планирование может как проводиться, так и не проводиться, планировщик не вынужден обязательно принимать решение о выборе процесса для выполнения, процесс, находившийся в состоянии исполнение может просто продолжить свою работу. Если в операционной системе планирование осуществляется только в вынужденных ситуациях, говорят, что имеет место невытесняющее (nonpreemptive) планирование. Если планировщик принимает и вынужденные, и невынужденные решения, говорят о вытесняющем (preemptive) планировании. Термин "вытесняющее планирование" возник потому, что исполняющийся процесс помимо своей воли может быть вытеснен из состояния исполнение другим процессом.

Невытесняющее планирование используется, например, в MS Windows 3.1 и ОС Apple Macintosh. При таком режиме планирования процесс занимает столько процессорного времени, сколько ему необходимо. При этом переключение процессов возникает только при желании самого исполняющегося процесса передать управление (для ожидания завершения операции ввода-вывода или по окончании работы).
Этот метод планирования относительно просто реализуем и достаточно эффективен, так как позволяет выделить большую часть процессорного времени для работы самих процессов и до минимума сократить затраты на переключение контекста. Однако при невытесняющем планировании возникает проблема возможности полного захвата процессора одним процессом, который вследствие каких-либо причин (например, из-за ошибки в программе) зацикливается и не может передать управление другому процессу. В такой ситуации спасает только перезагрузка всей вычислительной системы.

Вытесняющее планирование обычно используется в системах разделения времени. В этом режиме планирования процесс может быть приостановлен в любой момент исполнения. Операционная система устанавливает специальный таймер для генерации сигнала прерывания по истечении некоторого интервала времени – кванта. После прерывания процессор передается в распоряжение следующего процесса. Временные прерывания помогают гарантировать приемлемое время отклика процессов для пользователей, работающих в диалоговом режиме, и предотвращают "зависание" компьютерной системы из-за зацикливания какой-либо программы.



Этот метод планирования относительно просто реализуем и достаточно эффективен, так как позволяет выделить большую часть процессорного времени для работы самих процессов и до минимума сократить затраты на переключение контекста. Однако при невытесняющем планировании возникает проблема возможности полного захвата процессора одним процессом, который вследствие каких-либо причин (например, из-за ошибки в программе) зацикливается и не может передать управление другому процессу. В такой ситуации спасает только перезагрузка всей вычислительной системы.

Вытесняющее планирование обычно используется в системах разделения времени. В этом режиме планирования процесс может быть приостановлен в любой момент исполнения. Операционная система устанавливает специальный таймер для генерации сигнала прерывания по истечении некоторого интервала времени – кванта. После прерывания процессор передается в распоряжение следующего процесса. Временные прерывания помогают гарантировать приемлемое время отклика процессов для пользователей, работающих в диалоговом режиме, и предотвращают "зависание" компьютерной системы из-за зацикливания какой-либо программы.

Одним из наиболее ограниченных ресурсов

Одним из наиболее ограниченных ресурсов вычислительной системы является процессорное время. Для его распределения между многочисленными процессами в системе приходится применять процедуру планирования процессов. По степени длительности влияния планирования на поведение вычислительной системы различают краткосрочное, среднесрочное и долгосрочное планирование процессов. Конкретные алгоритмы планирования процессов зависят от поставленных целей, класса решаемых задач и опираются на статические и динамические параметры процессов и компьютерных систем. Различают вытесняющий и невытесняющий режимы планирования. При невытесняющем планировании исполняющийся процесс уступает процессор другому процессу только по собственному желанию, при вытесняющем планировании исполняющийся процесс может быть вытеснен из состояния исполнения помимо своей воли.
Простейшим алгоритмом планирования является невытесняющий алгоритм FCFS, который, однако, может существенно задерживать короткие процессы, не вовремя перешедшие в состояние готовность. В системах разделения времени широкое распространение получила вытесняющая версия этого алгоритма – RR.
Среди всех невытесняющих алгоритмов оптимальным с точки зрения среднего времени ожидания процессов является алгоритм SJF. Существует и вытесняющий вариант этого алгоритма. В интерактивных системах часто используется алгоритм гарантированного планирования, обеспечивающий пользователям равные части процессорного времени.
Алгоритм SJF и алгоритм гарантированного планирования являются частными случаями планирования с использованием приоритетов. В более общих методах приоритетного планирования применяются многоуровневые очереди процессов, готовых к исполнению, и многоуровневые очереди с обратной связью. Будучи наиболее сложными в реализации, эти способы планирования обеспечивают гибкое поведение вычислительных систем и их адаптивность к решению задач разных классов.

---

---
